Débiteuse numérique " Smartcut 800 "

Prix :

Vidéos associées

Détails

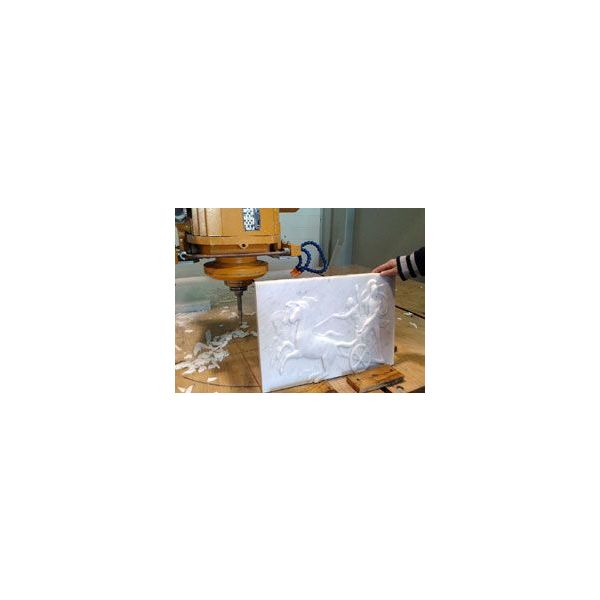

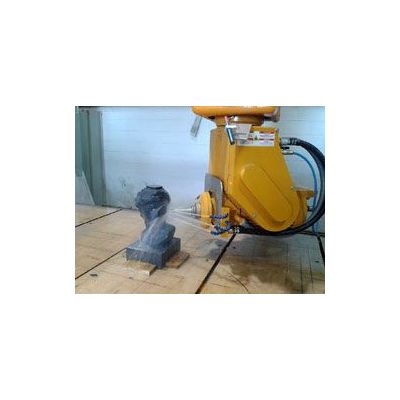

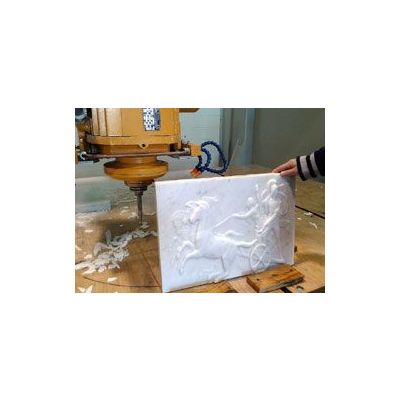

 La Smart-Cut S/NC 800 est une debiteuse à commande numérique à

cinq axes: cette débiteuse peut interpoler sur trois axes cartésiens tandis que les

deux autres axes peuvent être positionnés au gré de l’utilisateur, pour

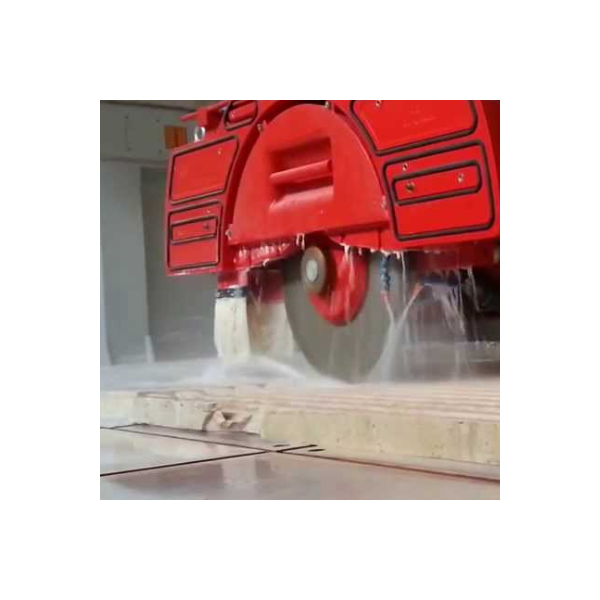

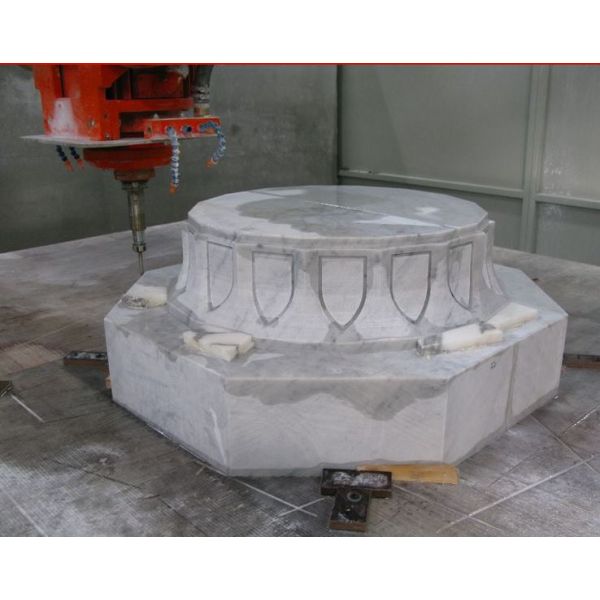

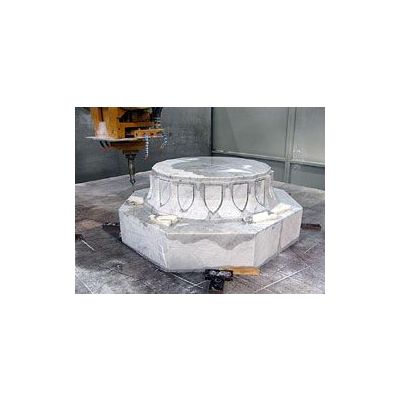

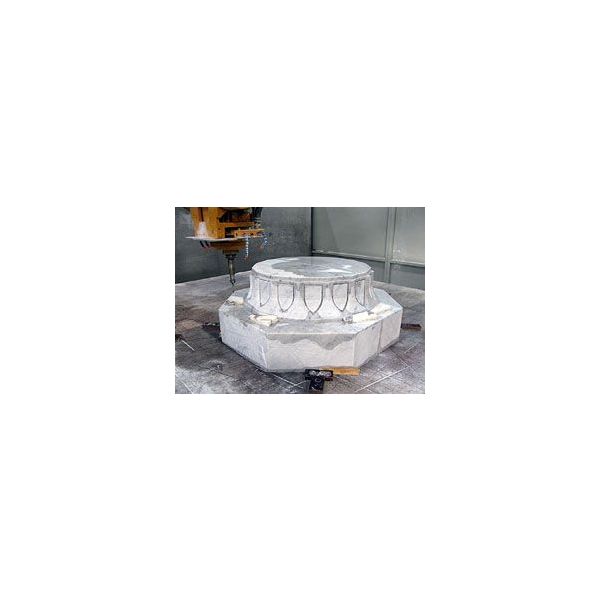

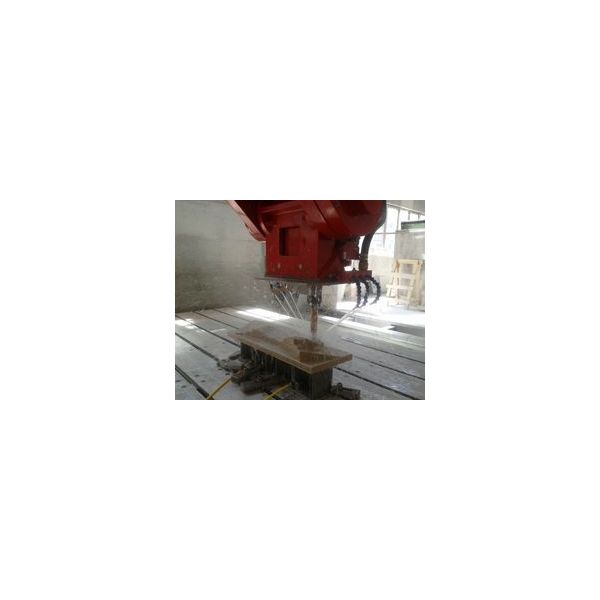

la découpe de plaques en produits usinés et le profilage de blocs selon

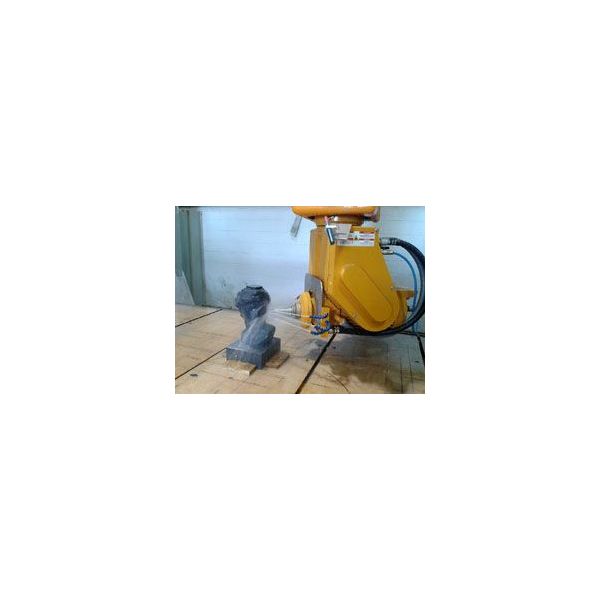

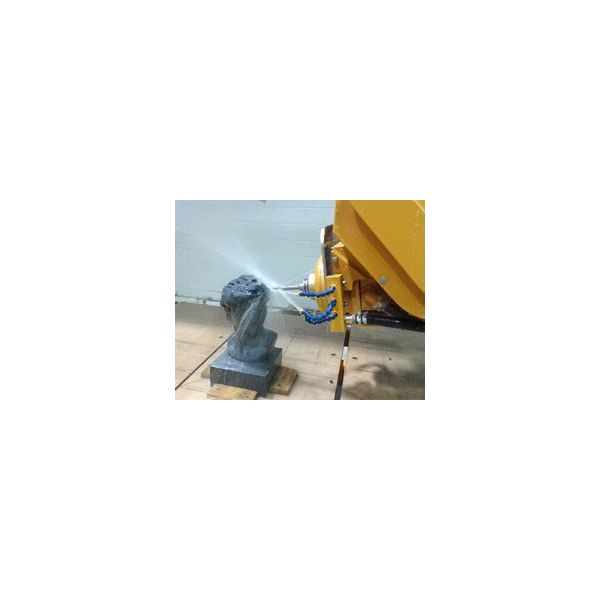

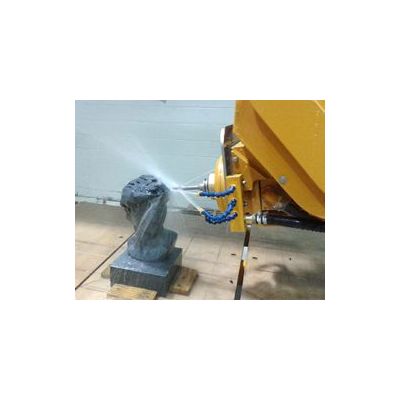

les profils programmés avec scie à disque, pour le contournage de profils

et l’ablation de blocs avec outil profilé.



Caractéristiques de construction

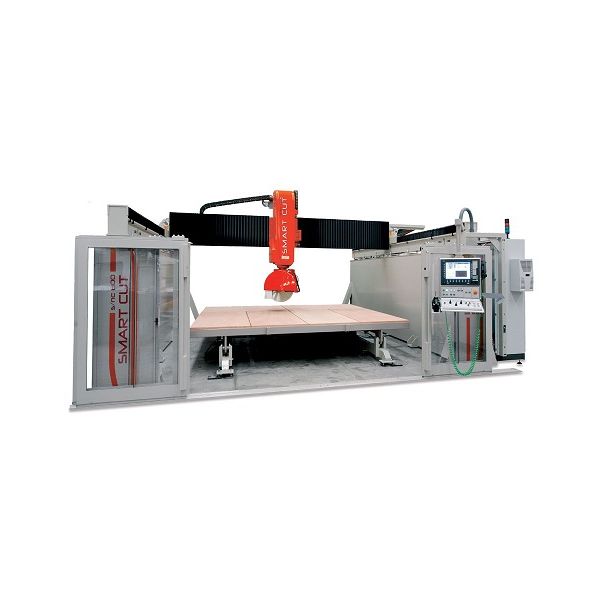

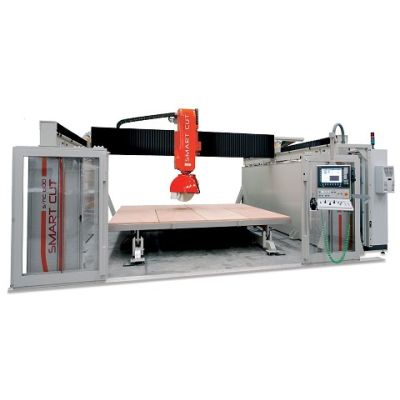

- SMART-CUT S/NC800 est une débiteuse à portique à 5 contrôle numérique

à axes interpolés, équipée de tête tournante et  table fixe avec plan basculant

(sur demande).

- SMART-CUT S/NC800 B est une débiteuse à portique à 5 contrôle numérique

à axes interpolés, équipée de tête tournante et  table fixe avec transporteur à

bande motorisé de façon à automatiser les opérations de chargement et

déchargement.

- Contrôle numérique digital SIEMENS 840 D de la dernière génération.

- Vitesse élevée et précision des déplacements le long des axes X, Y, Z grâce

à l’usage de moteurs brushless digitaux avec encodeur absolu.

- Chariot porte-mandrin en fonte pour garantir la rigidité et l’amortissement

des vibrations

- Déplacement de la poutre au moyen d’un système pignon/crémaillère de

précision motorisé à travers moteur brushless digital.

- Déplacement du chariot porte-mandrin à l’aide de glissières  à ré-circulation

de galets entraîné par moteur brushless pour garantir la précision et

la rigidité nécessaires

- Déplacement vertical du mandrin sur des glissières à ré-circulation de

galets entraîné par une vis à billes/vis-mère préchargée actionnée par

moteur brushless digital.

- Protection et lubrification de toutes les glissières de la débiteuse.

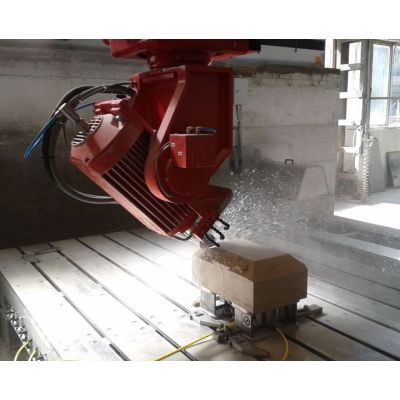

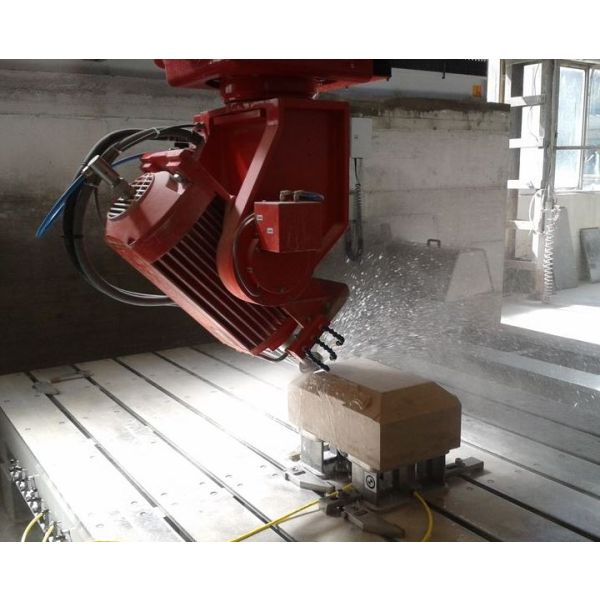

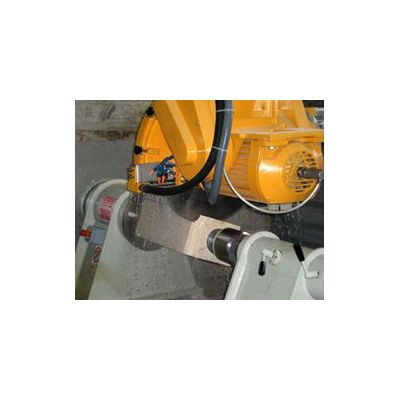

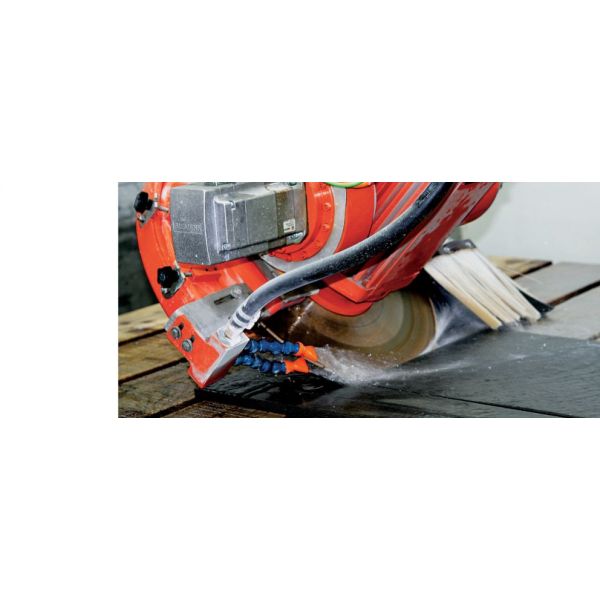

- Tête de coupe birotative avec rotation de l’axe "C" de ± 190° et

rotation de l’axe "A" de 0° à 90°.

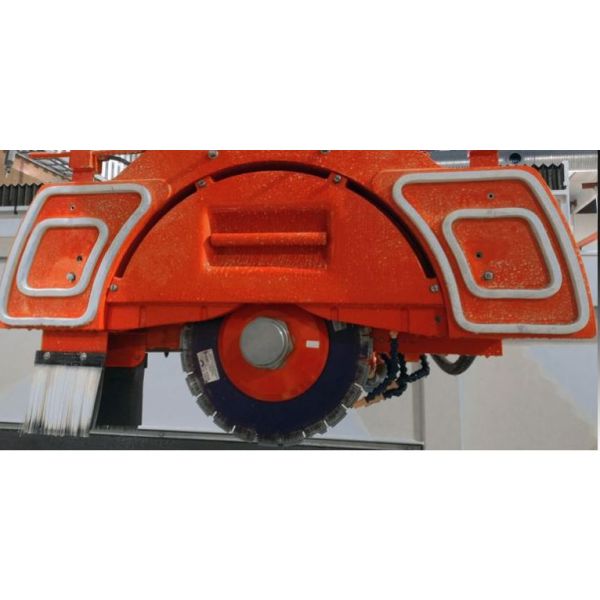

- Inclinaison motorisée du disc dans toutes les positions de 0° à 90° avec

possibilité d’effectuer des coupes à accroissements

(avec rotation continue de la tête).

- logiciel "user-friendly" visualisé sur  écran  tactile couleur, équipé de console

de commande avec  manches à balai pour déplacer les axes de façonnage

de façon intuitive.

- Traceur laser pour visualiser les directions de coupe.
