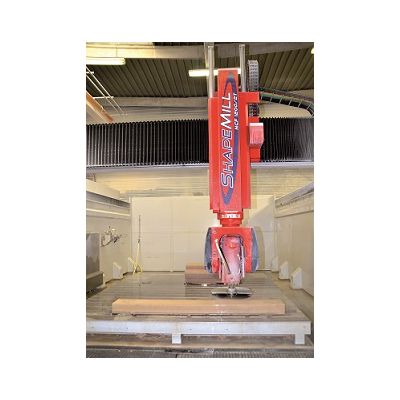

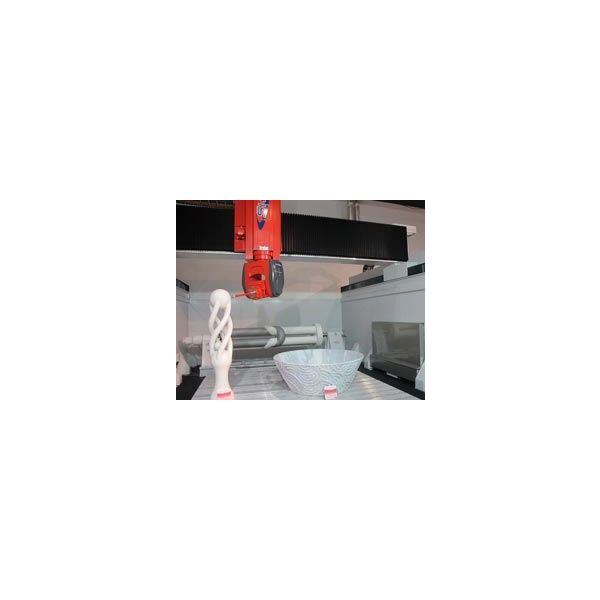

Notre commande numérique SHAPEMILL est un centre de façonnage, découpage et tournage à commande

numérique à cinq axes interpolés et table fixe, qui permet d’effectuer de

nombreux usinages même complexes qui autrement devraient être effectués

à l’aide de plusieurs machines :

Débitages et Façonnages avec disques  pour obtenir des pièces de

formes complexes et de grandes dimensions;

Evidage  et fraisage;

Contournage avec outils de façonnage;

Sciage avec disque de tranche et blocs en pièces à usiner;

Tournage de colonnes avec profils façonnés ou usinage de colonne en torsade

tout le long de la surface.



pour consulter ou télécharger notre documentation,

cliquez en bas de page à gauche rubriques " Documents Associés"  &  "vidéos"



 SHAPEMILL se distingue grâce à ses performances

- déplacements « rapides » jusqu’à 40 mètres par minute

- table de travail géante de 4.000 x 3.500 mm

- puissance de l’électrobroche de 36 kW

- diamètre max. du disque de découpe : 1.000 mm

- rotation axe « C » : ± 200°;

- rotation axe « A » : de 0° à  +110°

- course axe « X » : 3.500/4.000 mm

- course axe « Y » : 2.800/5.500 mm

- course axe « Z » : 1.200/1.600 mm

- possibilité de travailler avec des disques, des outils de façonnage, des pointes,

des fraises, etc.

- magasin porte-outils automatique à 27 positions + (en option) 2 positions

par disque



Elle se distingue par ses caractéristiques de construction

  • Electrobroche à 6 pôles, refroidissement par réfrigérateur électrique à circuit

    fermé, avec puissance de 36 kW et vitesse de rotation jusqu’à 6000

    tours/minute, avec courbe de couple très raide pour permettre de fournir

    la puissance maximum même avec un faible nombre de tours

    (ex. avec un disque de ø1.000 mm avec 1.000 tours/minute,

    on utilise la puissance maximum)

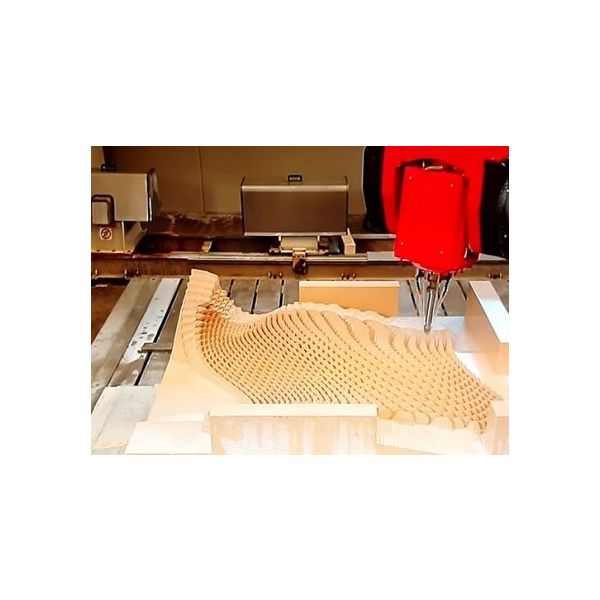

  • Tête birotative pour l’usinage de pièces en interpolation sur cinq axes.

    La tête a une structure symétrique et est formée par une première structure

    (axe « C ») dotée de rotation ± 200° autour de son axe vertical avec collecteur

    rotatif Schleifring et par une seconde structure (axe « A ») dotée de rotation de

    0° à +110° à l’intérieur de laquelle est fixée l’électrobroche.

    Les rotations sont actionnées par des moteurs brushless.

  • Chariot porte-broche en fusion de fonte qui coulisse sur des patins à

    recirculation de galets (axe « Y») actionné par un système de

    pignon/crémaillère de précision, motorisé par moteur brushless digital.

    Le cylindre en acier porte-broche (axe « Z ») est positionné verticalement

    à l’intérieur, il se déplace grâce à des vis à billes/vis mère

    préchargée/moteur brushless digital.

    Il est doté de dispositif d’équilibrage pneumatique.

  • Table de travail en acier fixée au sol, avec plan en aluminium équipé de

    logement pour la fixation des équipements de blocage des pièces.

  • Déplacement « gantry » de la poutre sur les flancs (axe « Y ») sur des

    glissières rectifiées et patins à recirculation de galets à l’aide d’un système

    de pignon/crémaillères (précision au centième des crémaillères), degré

    de qualité  6DN3961 Alpha, et réducteurs de précision avec réglage

    des jeux Alpha et motorisation par moteurs brushless digitaux Siemens.

  • Electrobroche dotée d’attelage conique de type HSK-880 pour substitution

    automatique des outils fraise et disque, et circuit de refroidissement outil

    p>intérieur et extérieur. (N.B. Les disques d’un diamètre supérieur à 800 mm

    doivent être fixés manuellement à la broche à l’aide de bride).

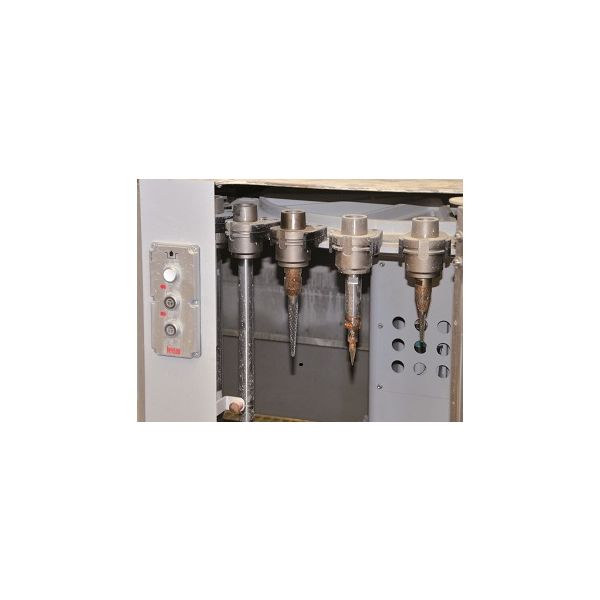

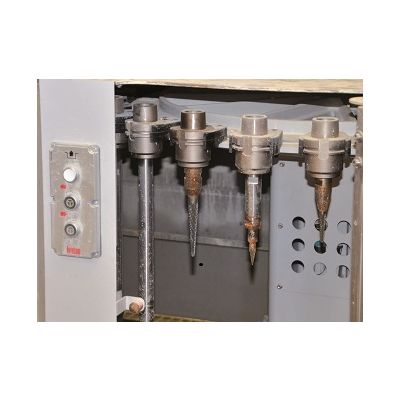

  • Magasin de rangement à 27 positions pour la substitution automatique

    des outils excepté le disque qui est fixé aux fondations de la machine

     (en option).

  • Magasin pour disque d’un diamètre max. de 600 mm fixé sur les flancs

    (en option) max. 2 positions.

  • Tour pour la réalisation de colonnes et de détails en torsade, avec

    des dimensions de tournage : ø 1.080/1.600 x3.200 mm (en option).

  • Barrière de protection frontale constituée d’une série de portes

    coulissantes à ouverture manuelle, avec structure en acier et dotée

    de grands hublots d’inspection. La partie arrière de la machine est fermée

    par des panneaux en tôle d’acier.

- Siemens Sinumerik 840D SL, unité de gestion à commande numérique de

dernière génération, commande digitale sur architecture PC et Ordinateur

Personnel,  avec système d’exploitation Windows, interface conviviale Windows

et logiciel évolué pour la programmation des cycles d’usinage.


- Console de commande sur structure suspendue orientable, avec écran tactile

en couleurs de 15 pouces, dotée de mannette de commande pour déplacer

de façon intuitive les axes de travail motorisés, équipée de porte USB pour

le transfert des données.


- Miniconsole portable, branchée par câble à la console de commande,

elle reproduit les commandes principales (gestion des axes +  volant,

arrêt de secours,…). De cette façon l’opérateur peut contrôler de près,

directement sur la pièce à usiner, le déroulement correct de certaines

opérations particulièrement délicates.


- Equipements électriques et de service insérés dans deux armoires, avec

protection IP54 et refroidis par un conditionneur d’air dimensionné pour

supporter des températures extérieures jusqu’à + 45°C.

- Magasin pour disque, éléments de première qualité :

- crémaillère de précision centésimale, degré de qualité 6 DIN 3961 Alpha

- réducteurs de précision avec réglage des jeux Alpha

- moteurs brushless digitaux Siemens

- collecteur rotatif Schleifring

- unité de commande CNC Siemens



Cliquez ici pour feuilleter le catalogue online

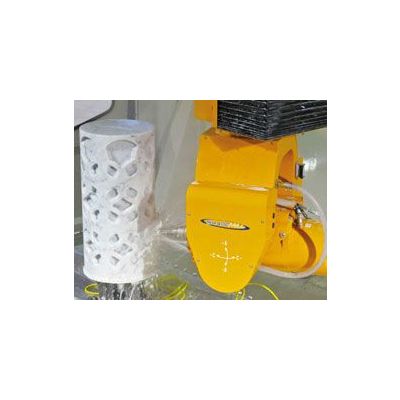

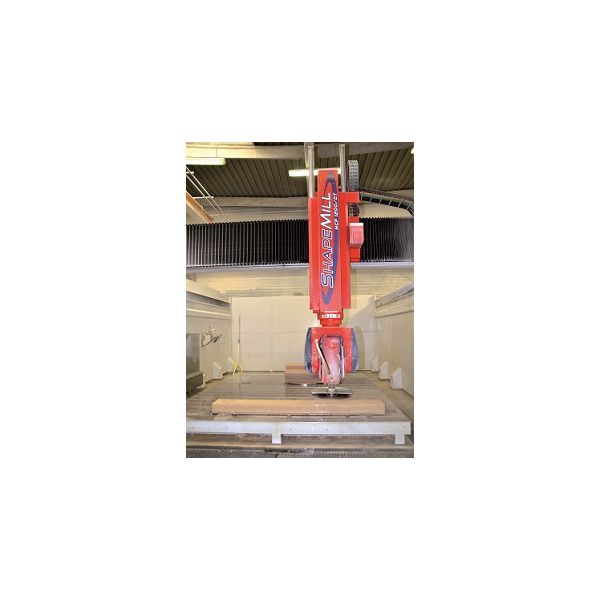

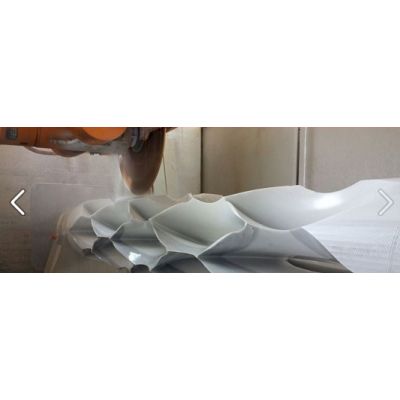

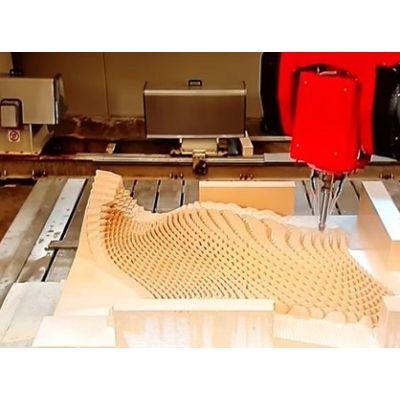

Le centre d’usinage à 5 axes Breton Shapemill de Margraf tandis qu’il réalise un modillon

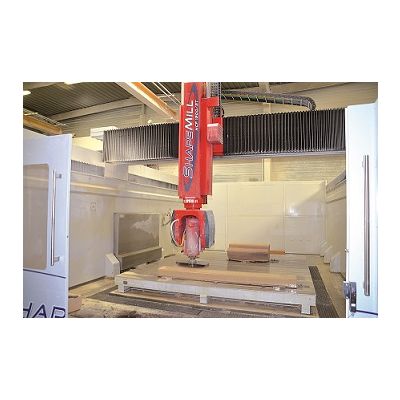

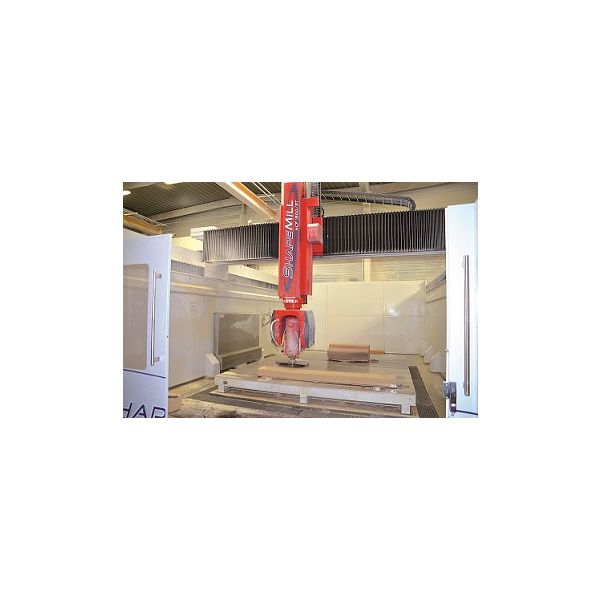

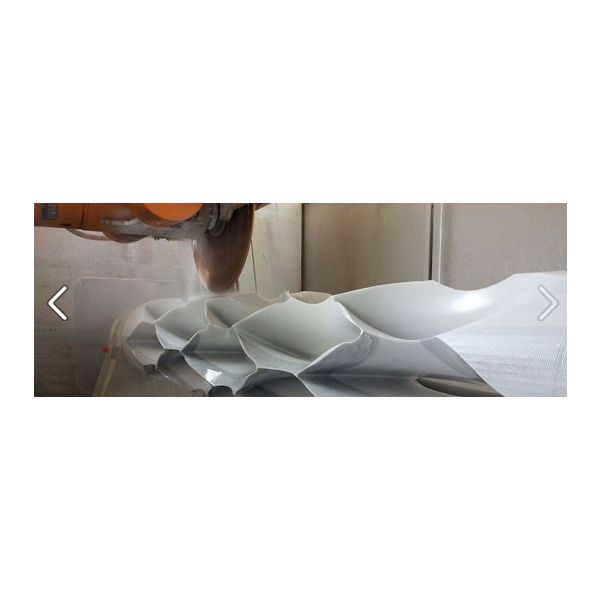

La “Shapemill” de Lefevre utilisée pour la restauration du Panthéon à Paris

Comment réaliser un chef-d’œuvre!!

Centre de travail 5 axes Breton Shapemill et pierre tombale décorée de deux bouquets de fleurs

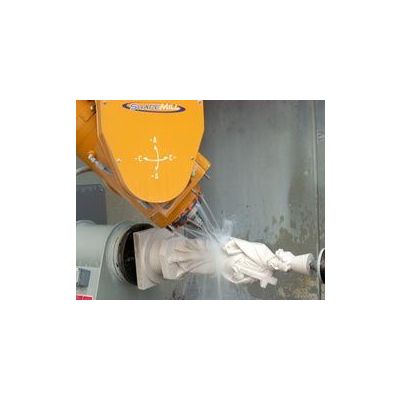

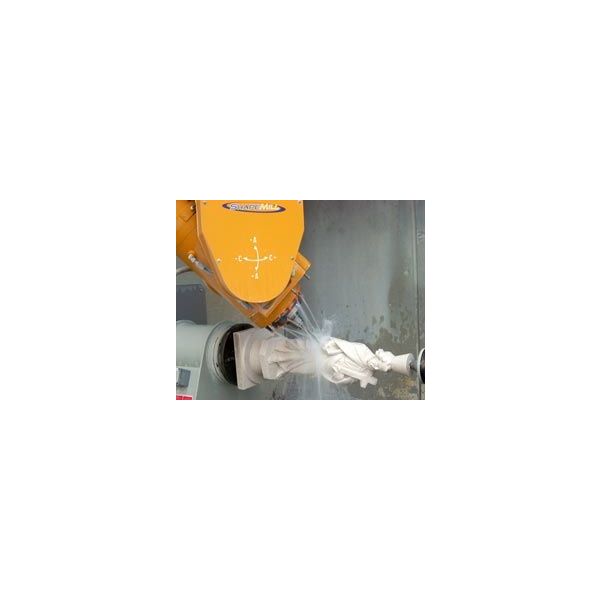

Centre d’usinage CNC à 5 axes Breton Shapemill alors qu’il réalise la tête du David de Donatello

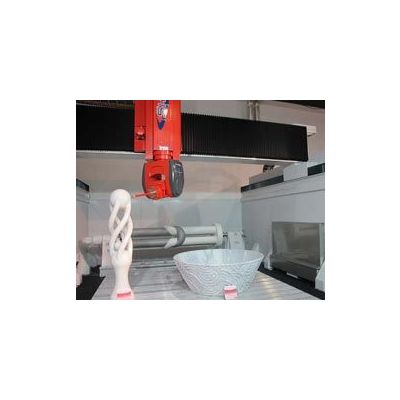

Objets design réalisés avec Breton Shapemill, le centre d’usinage CNC à 5 axes

SHAPEMILL peut vous transformer en sculpteurs !!!

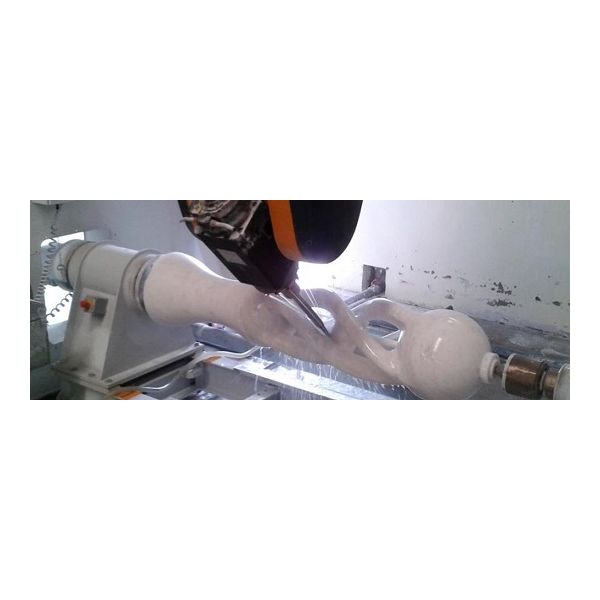

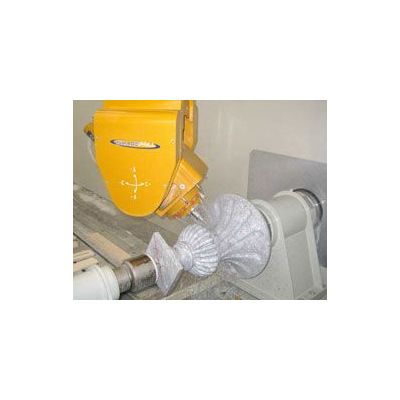

A partir du bloc jusqu’à la colonne avec Breton Shapemill

Deux mains en marbre réalisées avec le centre d’usinage 5 axes Breton Shapemill

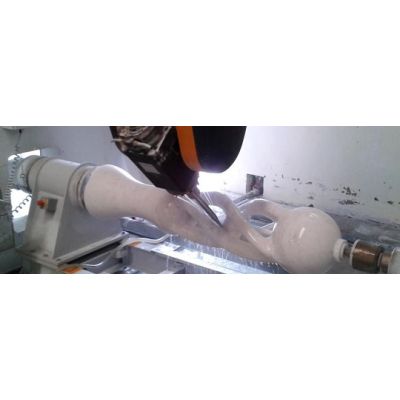

Breton SHAPEMILL peut réaliser n’importe quel élément en pierre.

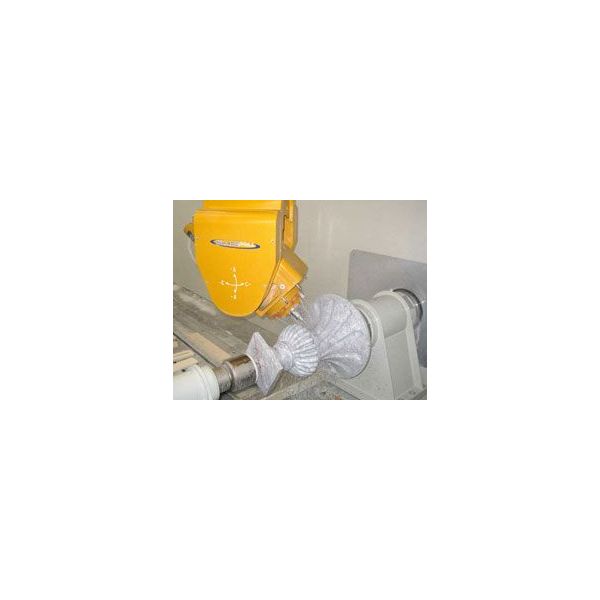

Chapiteau corinthien réalisé avec Breton Shapemill

Quelle est la machine la plus appréciée parmi les artistes? SHAPEMILL

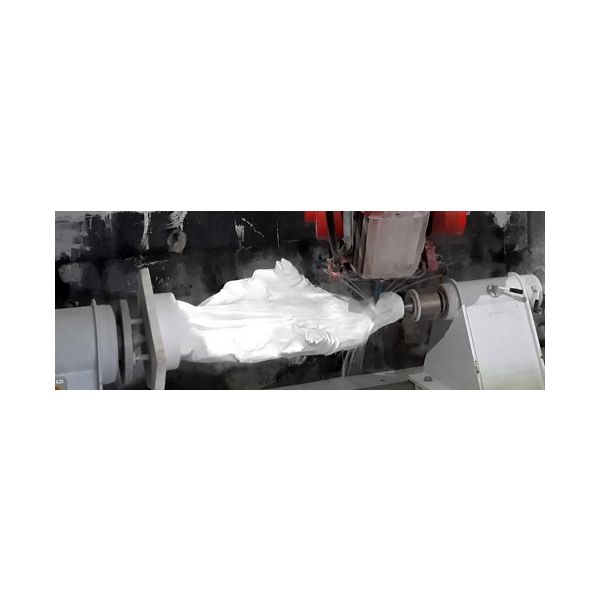

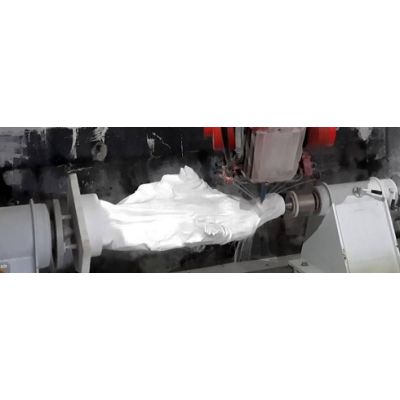

Une «moderne» statue en marbre réalisés avec SHAPEMILL

Un autre chef-d’œuvre signé Shapemill

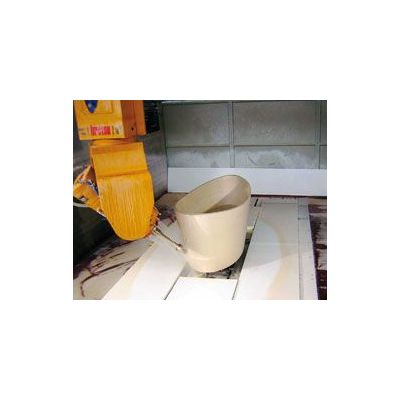

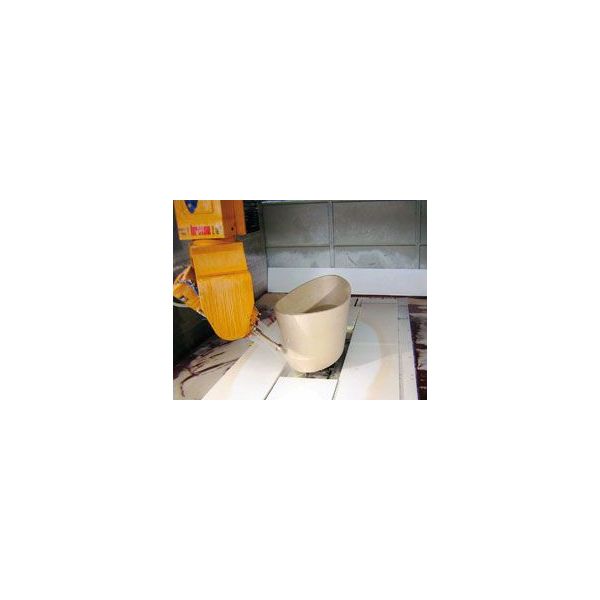

Magnifique baignoire en forme de pétales, réalisée avec Shapemill

Très belle baignoire au design moderne, réalisée avec Shapemill.

Monument réalisé par Margraf avec Shapemill

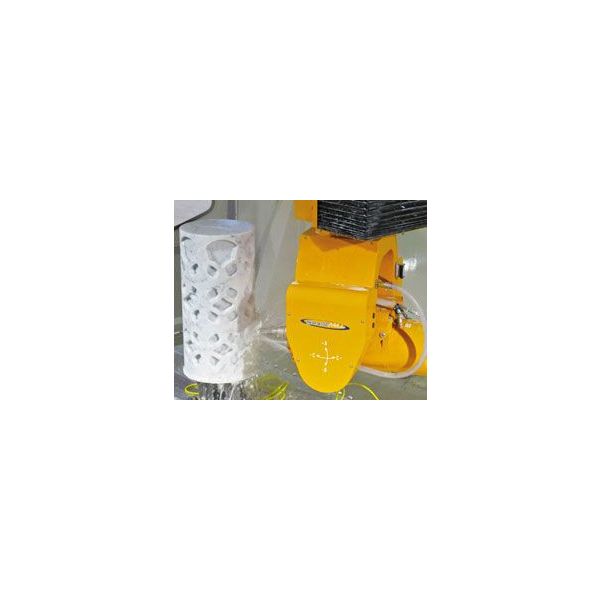

On peut tout faire avec SHAPEMILL !!!!

Avec la Shapemill il est possible de créer des objets fantastiques!!
