  • découpe jet d'eau et découpe au disque

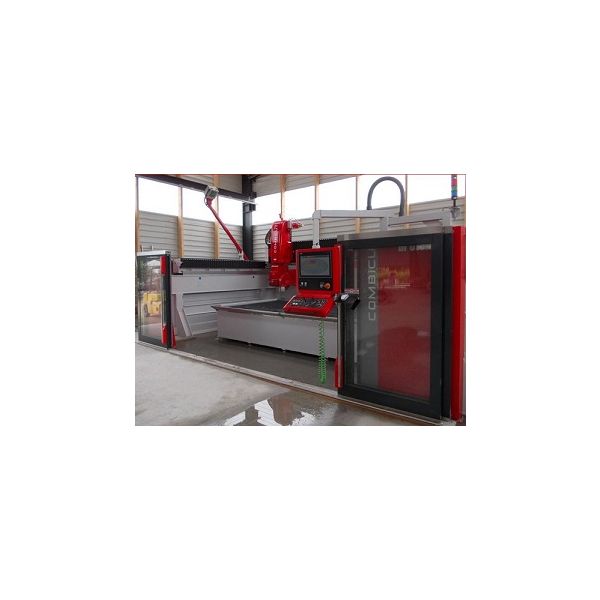

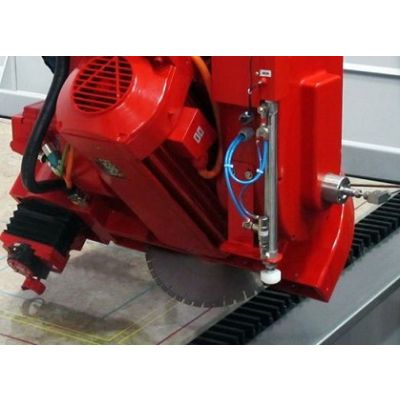

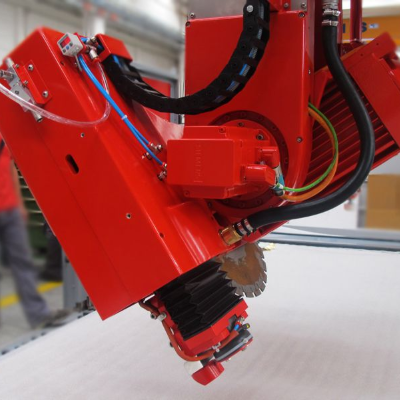

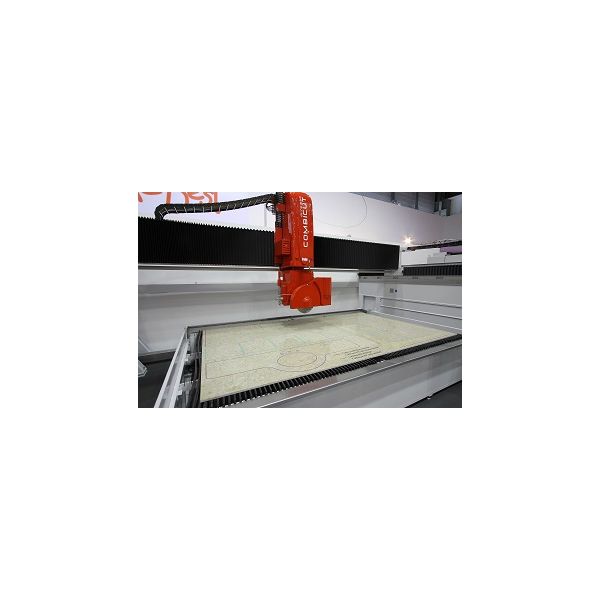

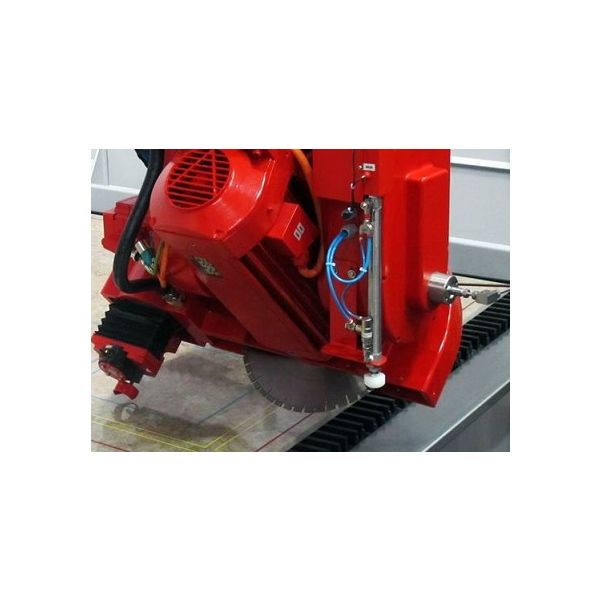

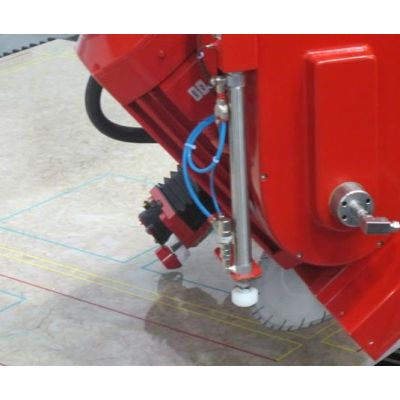

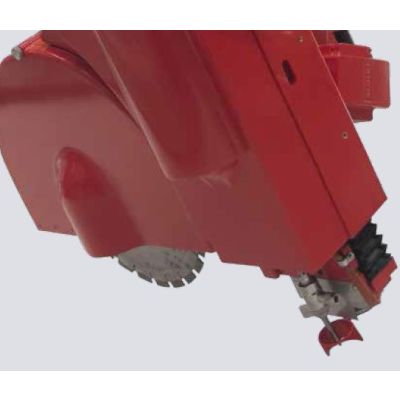

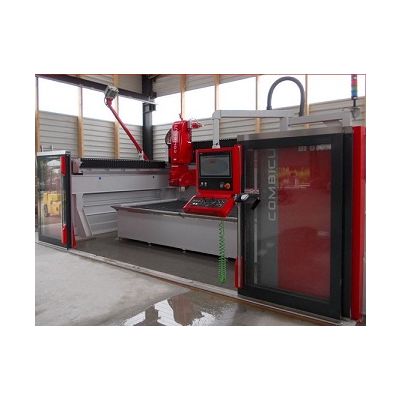

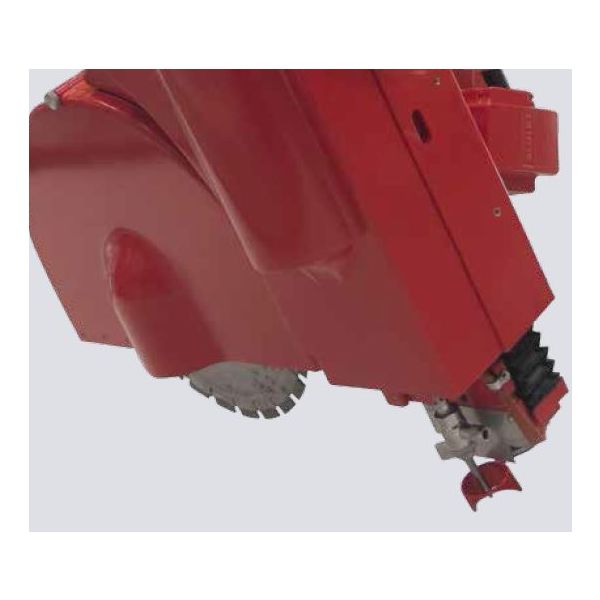

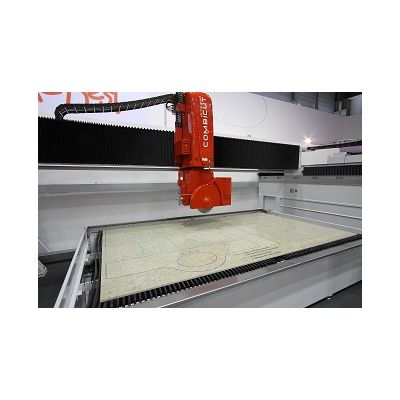

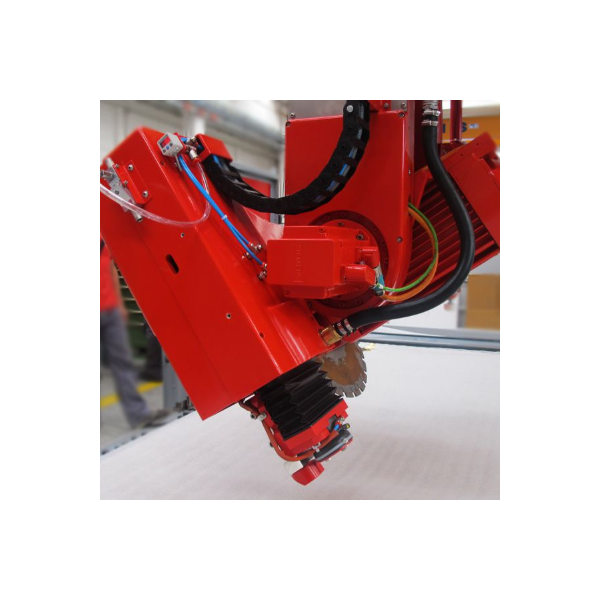

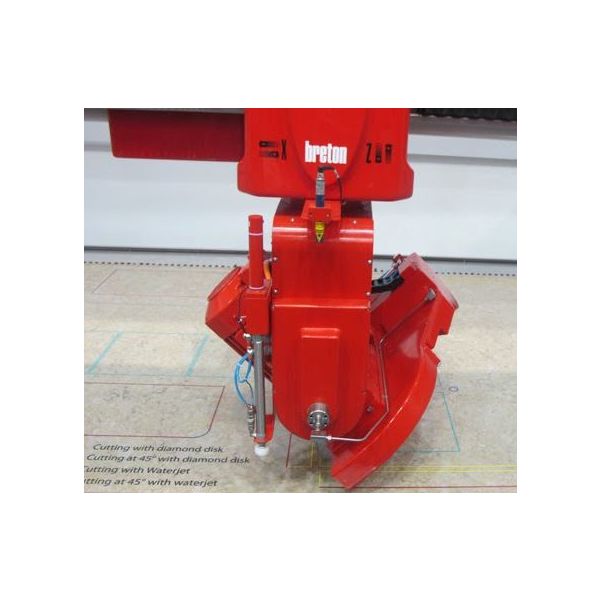

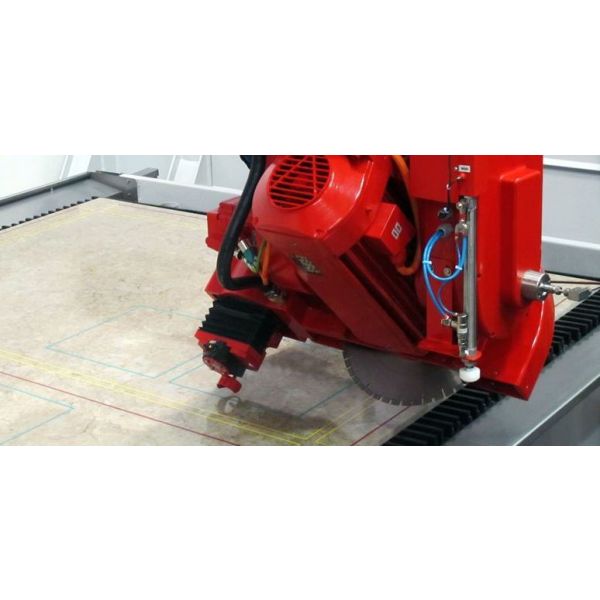

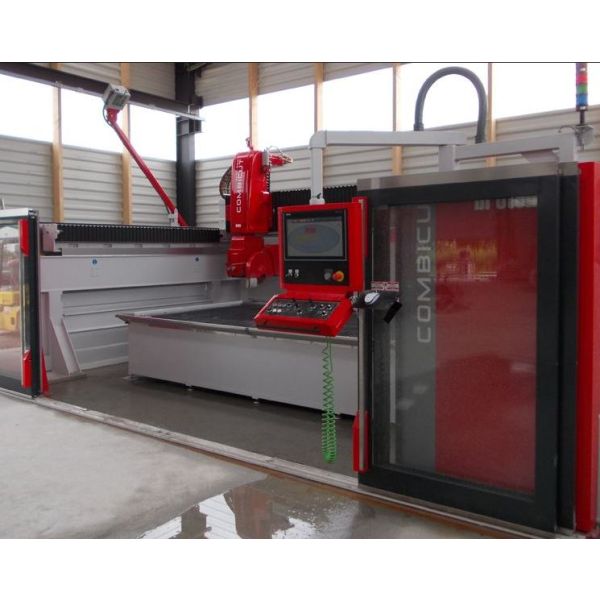

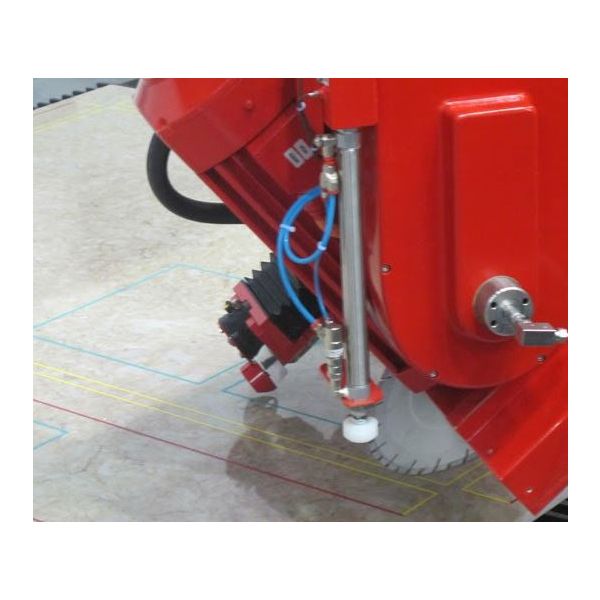

La Combicut est un combiné debiteuse et jet d'eau 5 axes à commande numérique, doté de tête à jet

d’eau et de mandrin pivotant autour de son axe conçu pour disque diamanté

avec inclinaison motorisée de 0 à 90°.

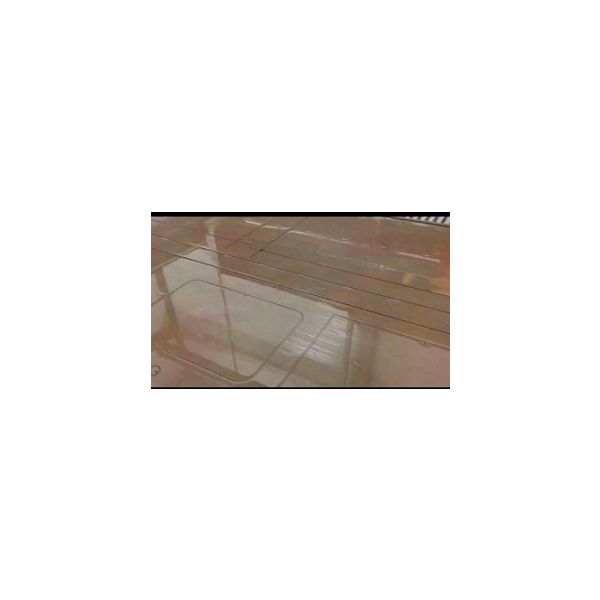

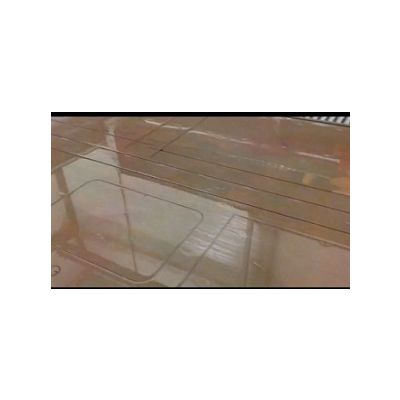

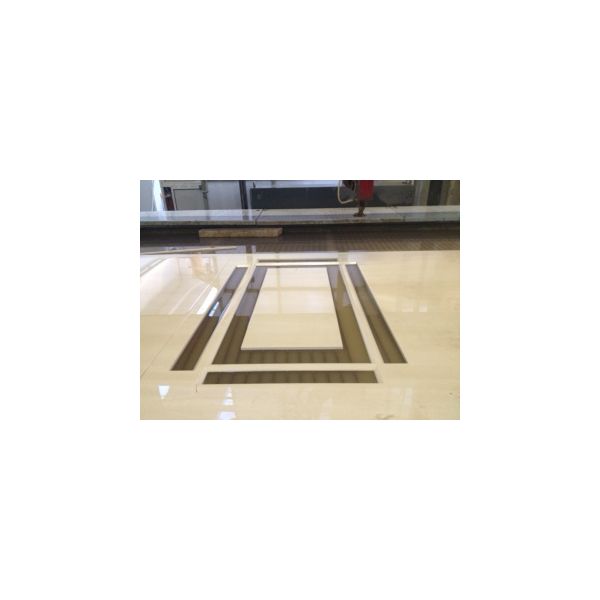

COMBICUT associe et alterne selon le programme et/ou au gré de l’opérateur

la découpe avec disque diamanté ou la découpe à jet d’eau, en permettant ainsi

d’optimiser les coupes et de minimiser les déchets de matière, sans jamais

devoir déplacer la tranche ou les pièces à usiner, avec possibilité d’effectuer

des coupes rectilignes et curvilignes complexes.

La console de commande est installée sur une structure suspendue facile

à manœuvrer et qui peut être déplacée à l’intérieur de la zone de travail.

Conforme aux normes de sécurité CE, et aux normes UL/CSA (facultatif).

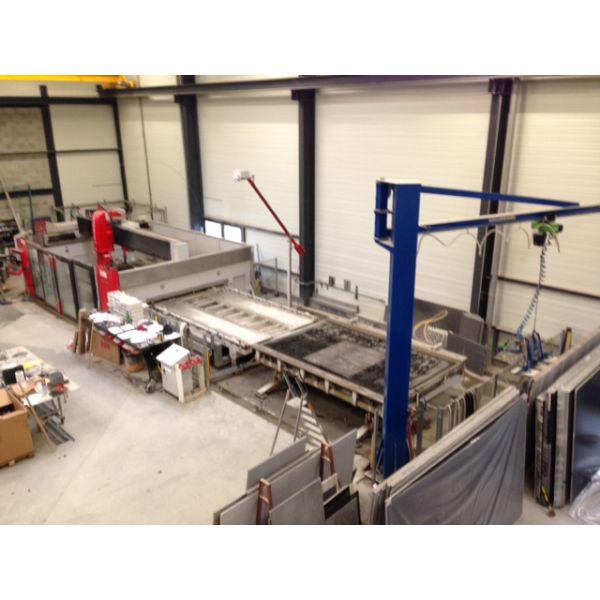

Disponible même dans la version sans fondations

Dans la version de base, les supports latéraux sont réalisés en ciment

à la charge de l’acheteur. Sur demande (en option) COMBICUT est fournie avec

les flancs en charpenterie métallique qui n’ont pas besoin de fondations mais

sont tout simplement fixés au sol.




Disponible même dans la version avec échange automatique

des tables de travail

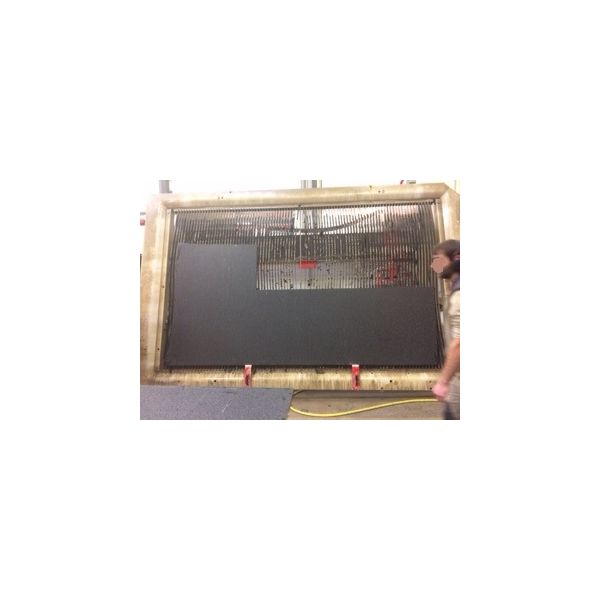

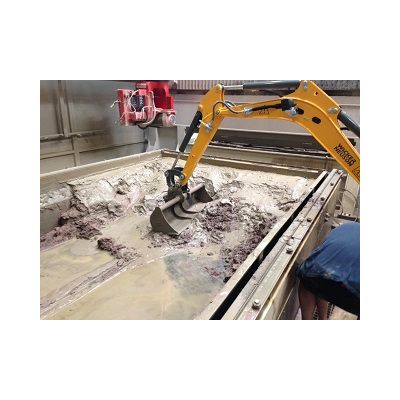

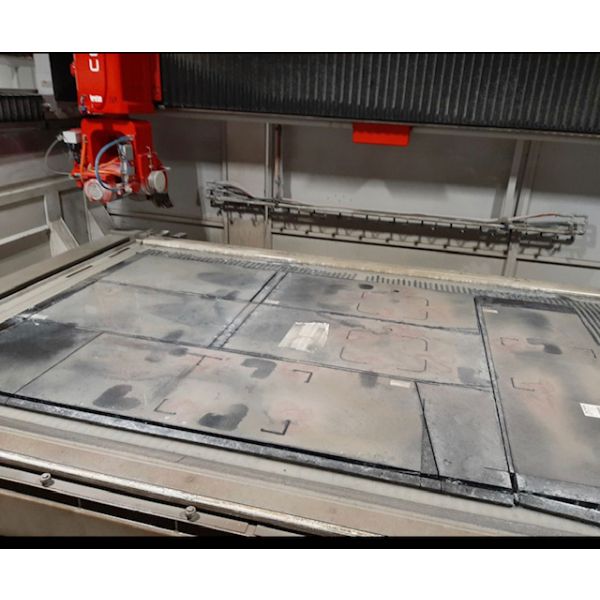

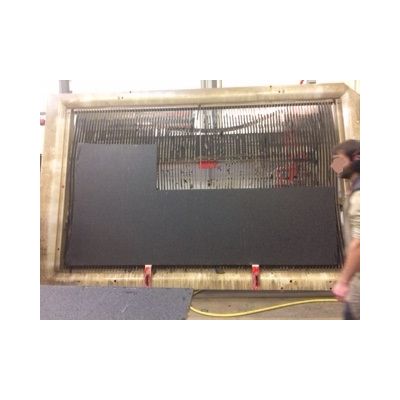

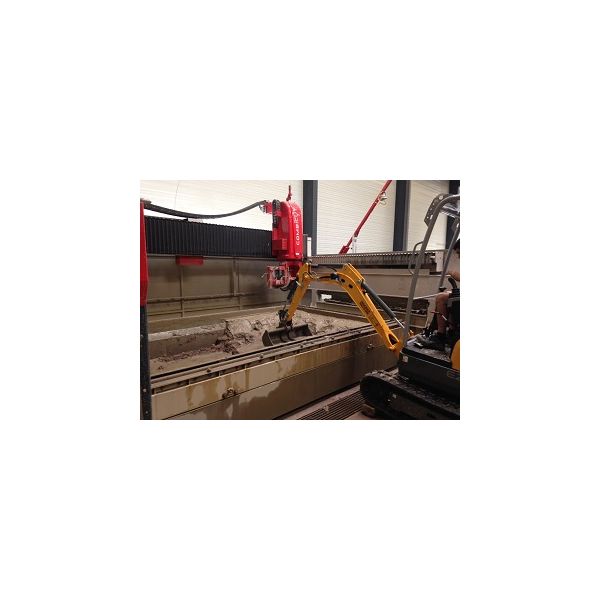

La version de base COMBICUT est dotée d’une table de travail fixe, formée

par une cuve en acier équipée de lames « consommables » pour soutenir la

tranche à usiner.

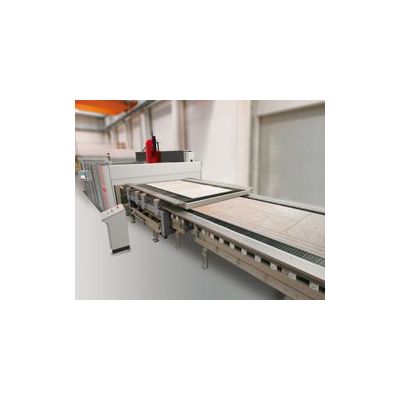

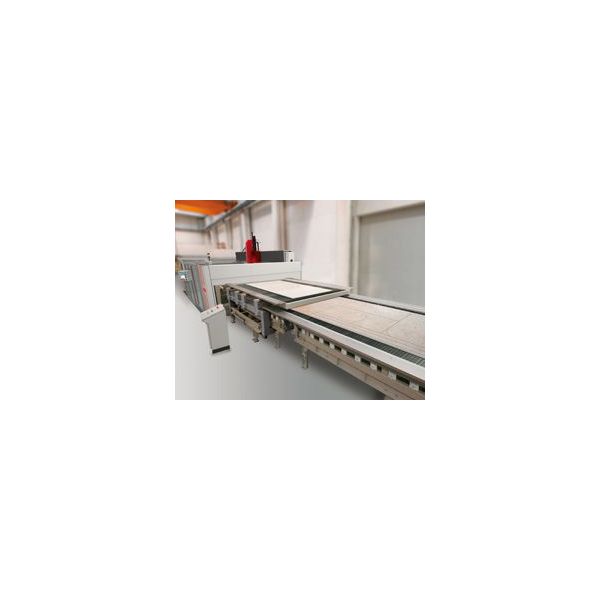

COMBICUT est configurable avec un système (en option) d’échange

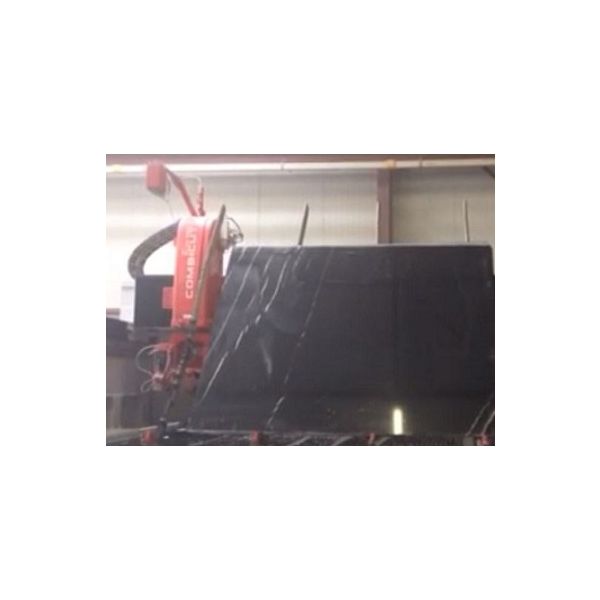

automatique des tables de travail, qui permet de préparer les tranches

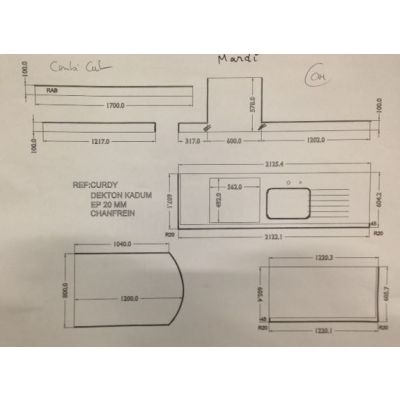

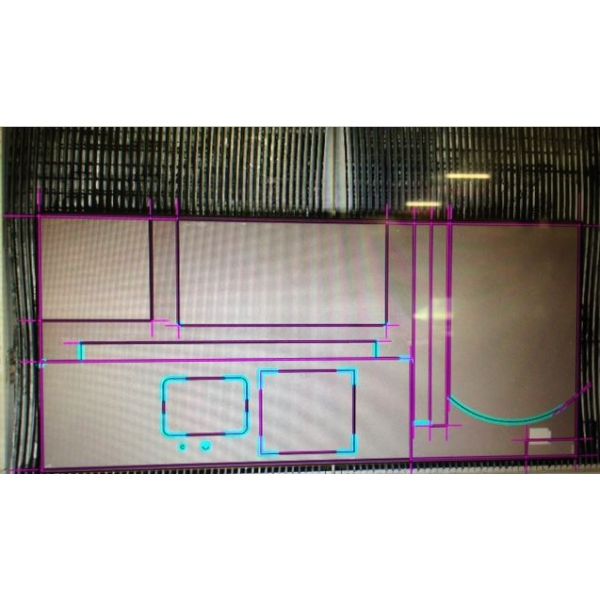

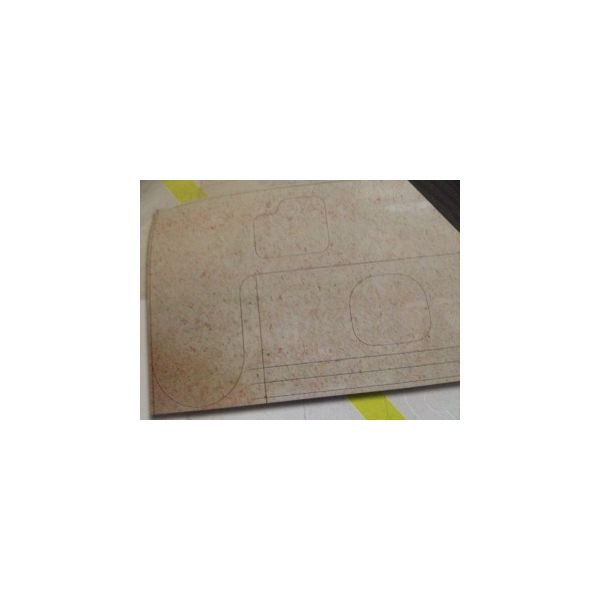

à découper hors de la machine, en programmant le schéma de découpe,

tandis que la machine est en train de découper une autre tranche et donc

d’échanger automatiquement les deux tables de travail, en augmentant

ainsi la productivité.


Découpe jet d’eau d’un constructeur de première importance

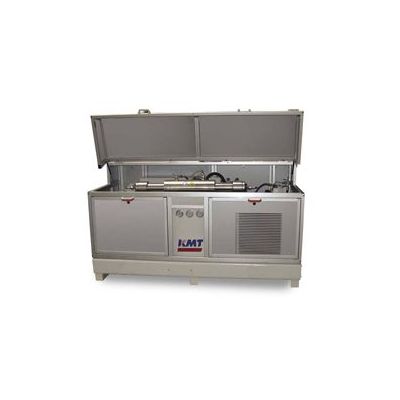

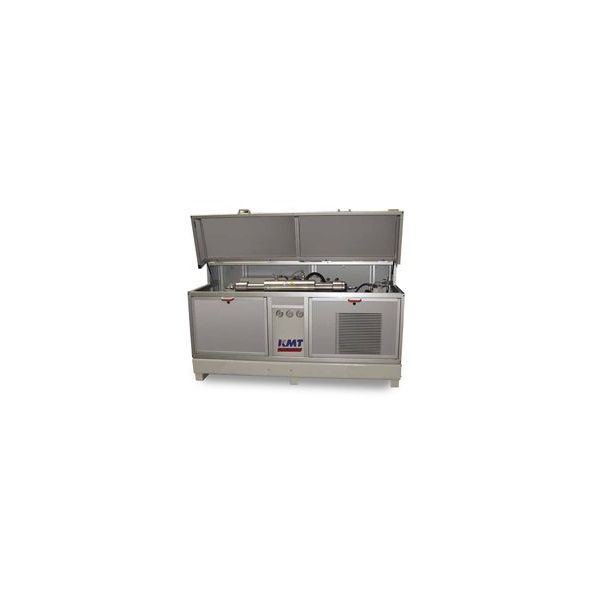

Le système de pompe jet d’eau est fourni par KMT/Waterjet Systems qui

fournira même directement à l’acheteur/utilisateur le service de garantie

international sur le système de découpe Waterjet.



COMBICUT DJ/NC avec tête de découpe jet d'eau à 3 Axes

Dans la version de base COMBICUT est équipée d’une tête de découpe

jet d’eau à 3 axes interpolés pour l’exécution de découpes rectilignes

et curvilignes.

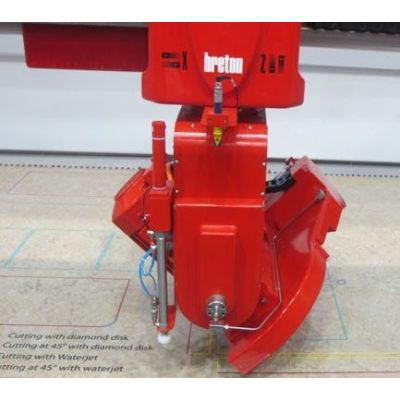

Combicut DJ/NC avec tête de découpe jet d'eau à 5 Axes

Sur demande, COMBICUT est fournie avec la tête de découpe jet d’eau à

5 axes interpolés pour l’exécution de découpes inclinées, nécessaire par

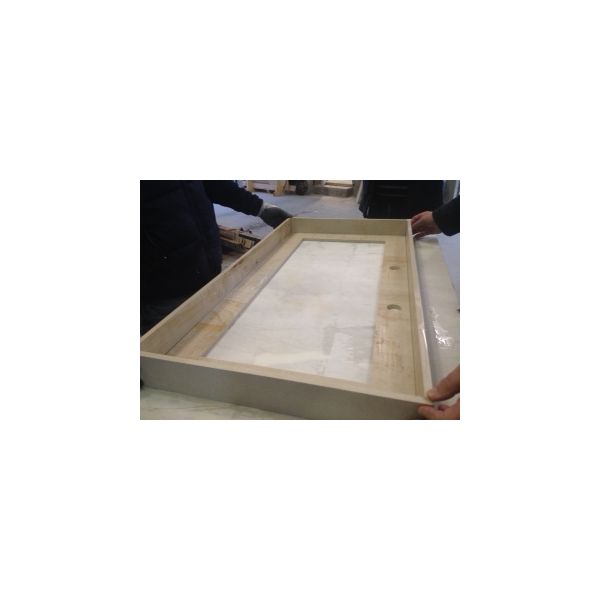

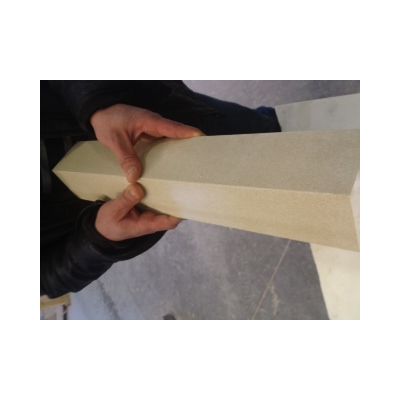

exemple pour l’execution des rainures à 45°. Axe “C” avec rotation continue

et axe “A” avec inclinaison de +/- 69°.

La tête est équipée d’un système spécial (ITC) pour la compensation

automatique continue de l’effet conique du jet d’eau et de mesureur

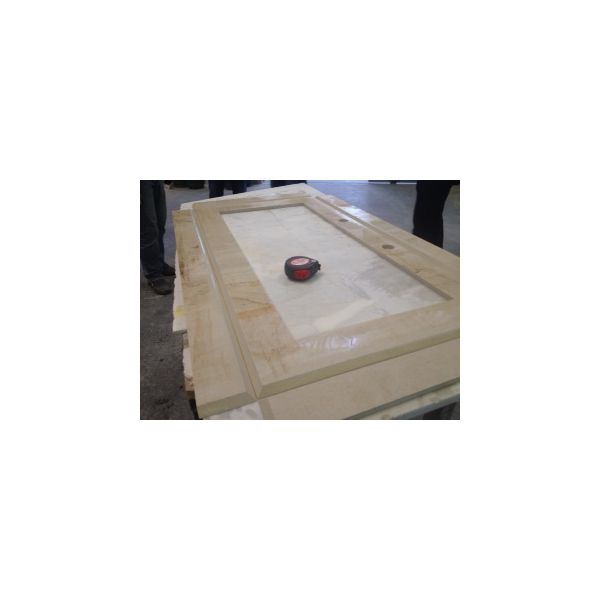

d’épaisseur automatique de la tranche ce qui permet d’obtenir des rainures

à mesure parfaite.



Facile à exploiter

COMBICUT est dotée d’une unité à commande numérique (CNC)

Siemens Sinumerik 840D SL de dernière génération avec contrôle numérique

sur architecture PC et d’un ordinateur avec processeur Intel et système

d’exploitation Windows XP.

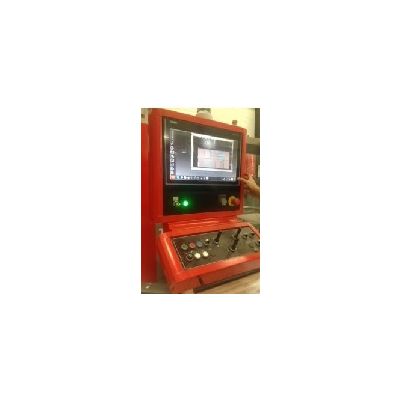

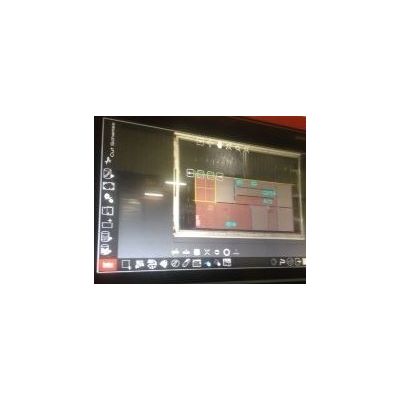

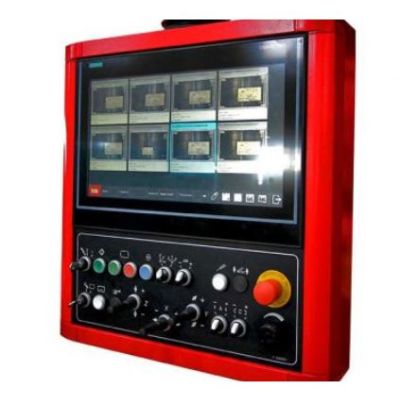

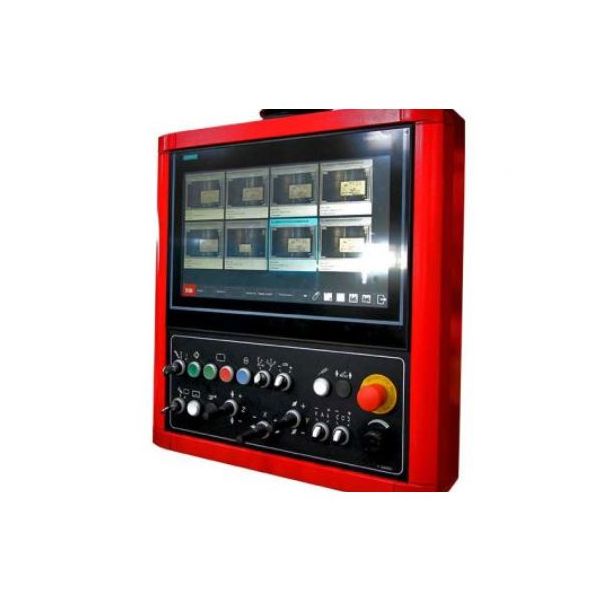

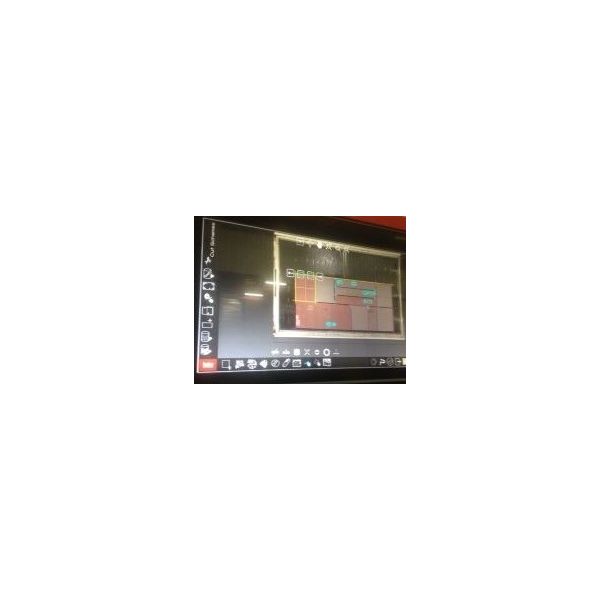

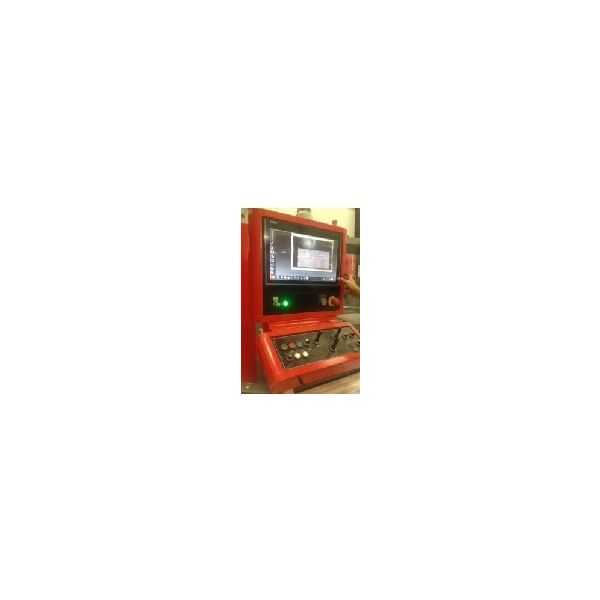

Le tableau de commande est orientable, doté de clavier, affichage graphique

sur l’écran tactile en couleurs et porte USB.

La console est équipée de manette de commande pour déplacer de façon

intuitive les différents axes de travail motorisés.











La Combicut est à la fois une débiteuse

et un jet d'eau 5 axes
