Dernière génération des centres d'usinage numérique breton,

 multi capacités, multi fonctions pour tous les travaux de marbrerie;

usinage des marbres, granits , céramiques, reconstitués, bétons.

La double table permet des gains de productivités considérables !

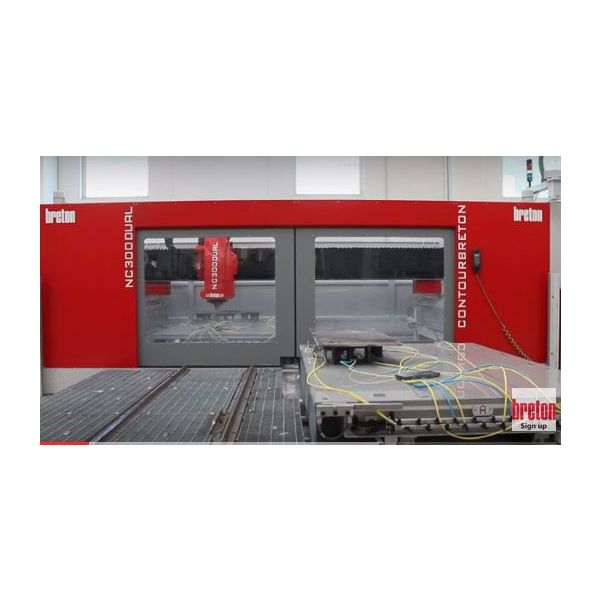

Contourbreton DUAL -

Productivité élevée,

robustesse et sécurité

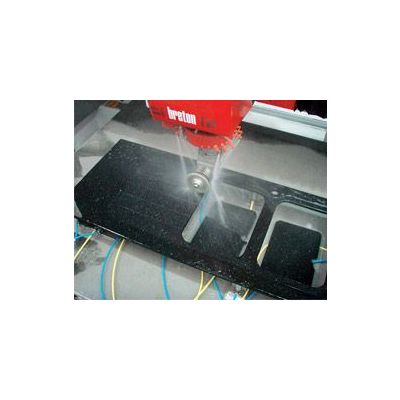

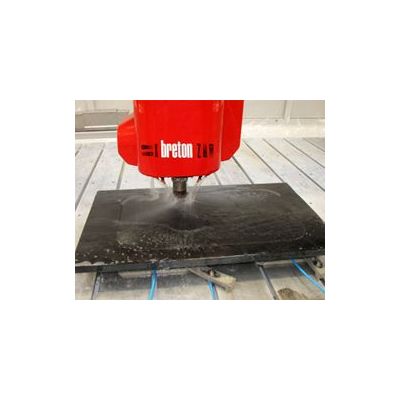

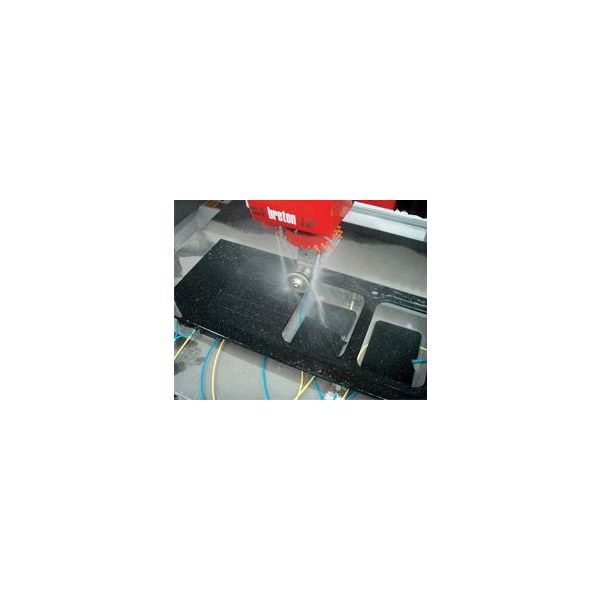

La Contourbreton DUAL travaille la pierre de la façon la plus rapide,

précise et économique permise par la technologie moderne

et ce grâce à ses caractéristiques intrinsèques et à la longueur de course

de ses axes (X = 3500 mm, Y = 2210 mm, Z = 260 mm).

La structure portante de la Contourbreton DUAL est constituée par un solide monobloc

en acier soudé et normalisé, qui garantit la rigidité nécessaire

pour obtenir la précision demandée, même face à de fortes contraintes.

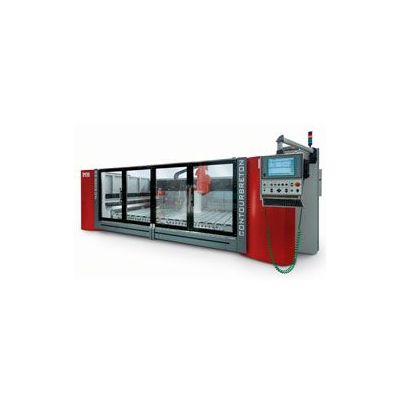

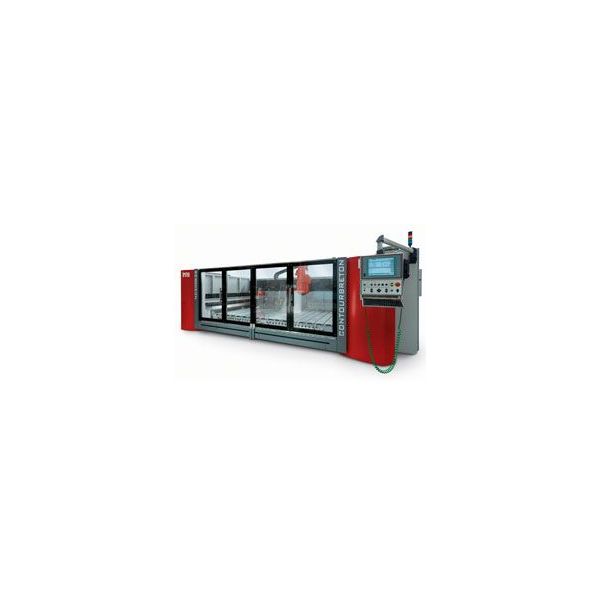

La Contourbreton DUAL est conforme aux normes CE,

elle est équipée de grandes portes coulissantes à ouverture manuelle

qui servent à la fois de mesure de prévention contre les accidents ainsi que d'équipement d’insonorisation.

Elle est dotée de vitres d’inspection en plexiglas.

A l’arrière, elle est équipée de deux portes coulissantes.

Cliquez ici pour feuilleter le catalogue online

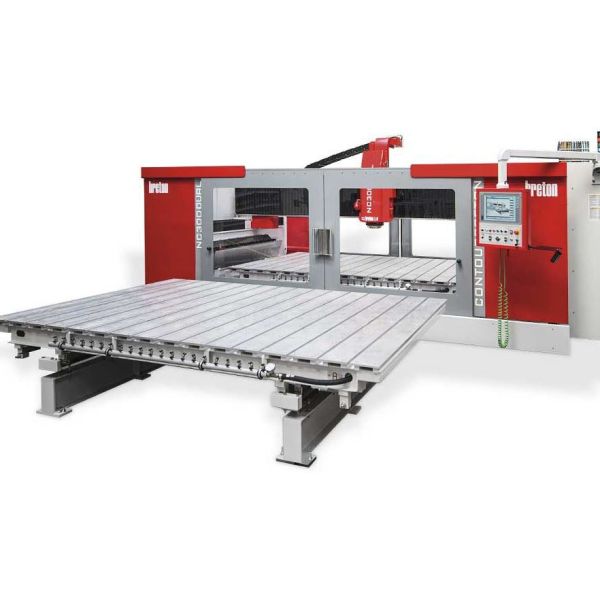

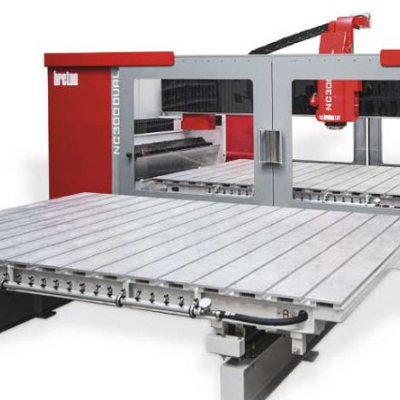

Double table d'usinage

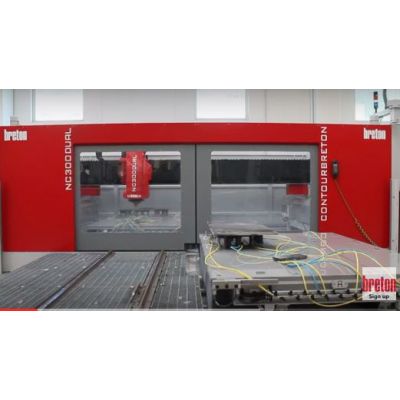

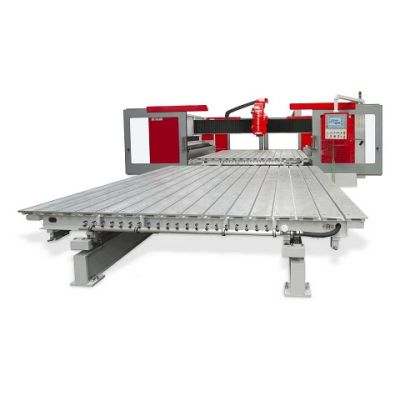

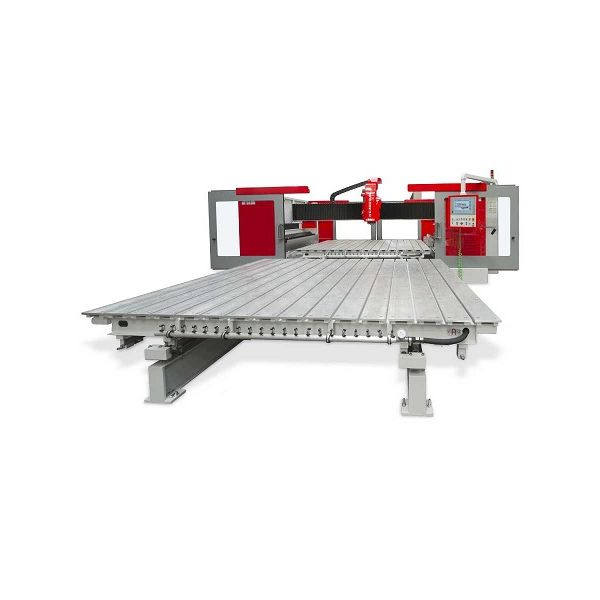

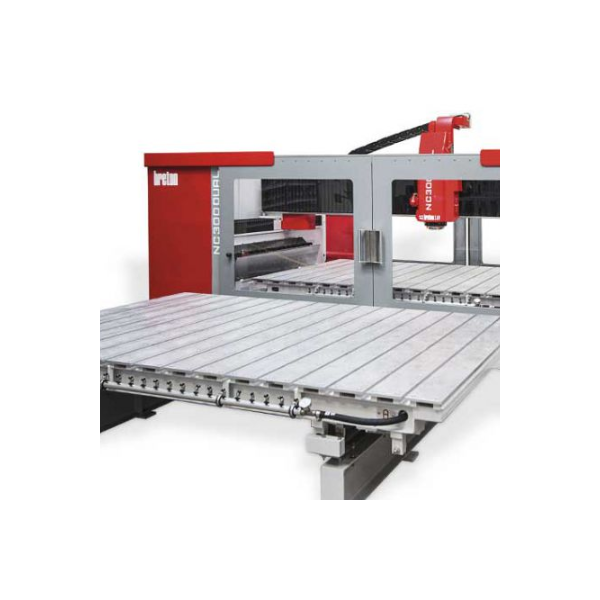

La CONTOURBRETON DUAL est équipée d'une double table d'usinage

afin d'éliminer les temps morts dus aux opérations de chargement/déchargement

et de préparation des outils.

Cette solution prévoit deux tables mobiles coulissantes sur des galets.

Alors qu'une des deux tables se trouve à l'intérieur de la machine en phase de travail,

la deuxième se trouve hors de la machine, parfaitement accessible de tous côtés,

afin de pouvoir y installer les pièces à usiner pour le cycle suivant.

La translation des tables est motorisée et a lieu en appuyant sur un simple bouton.

Caractéristiques mécaniques

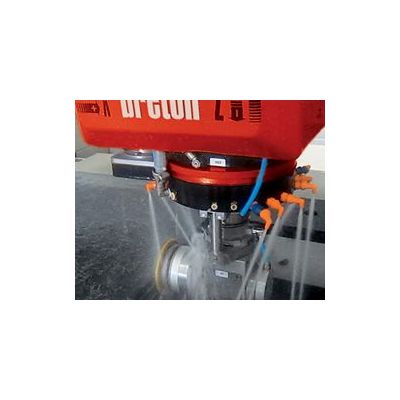

- Electrobroche puissante et fiable.

- Course verticale de la broche de 260 mm, ce qui permet de réaliser

des opérations d’évidage profond des blocs.

La broche est insérée dans un fourreau de section carrée à grande rigidité

qui réduit au minimum les flexions, même en cas de fraisage intense.

- Plateau en aluminium muni de rainures pour la fixation mécanique des ventouses,

afin de garantir le blocage des pièces à usiner même en présence de fortes contraintes d'usinage.

- Circuit du vide à commandes frontales pour un plus grand confort de l'opérateur.

- Déplacements “rapides”, jusqu'à 60 mètres par minute.

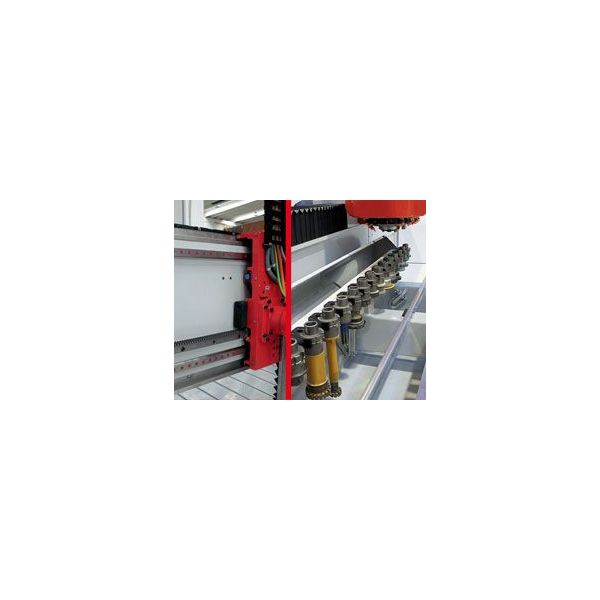

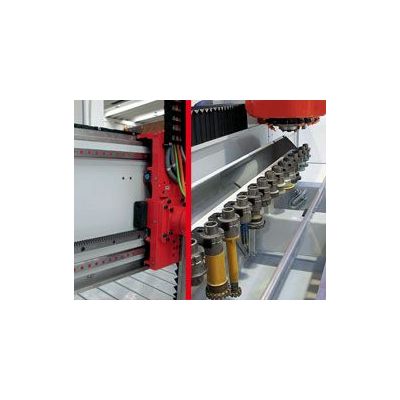

- Magasin porte-outils automatique “en ligne” à 18 + 18 positions.

- Blocage porte-outils de type HSK-B80 pour garantir le maximum de rigidité et de précision

de jonction entre l'outil et la broche.

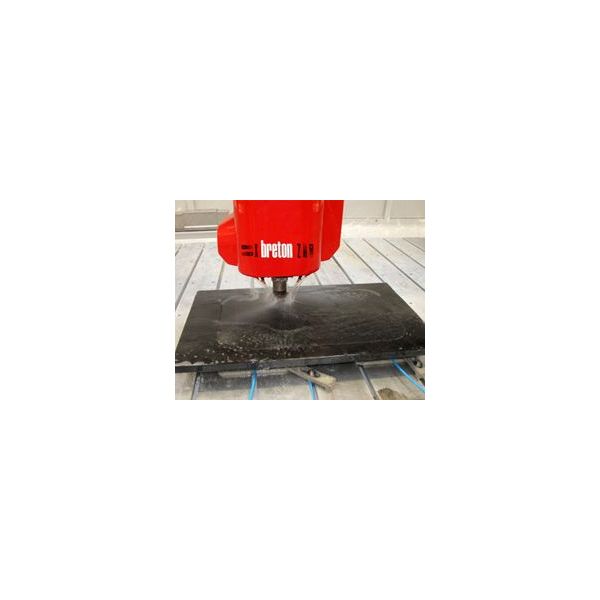

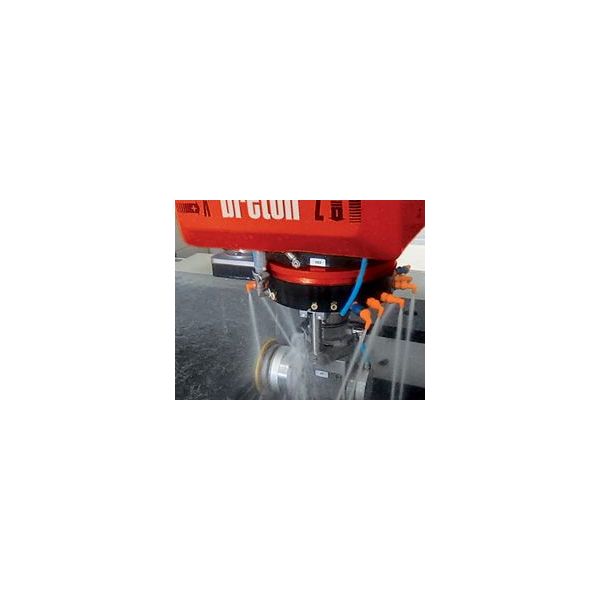

- Système exclusif et breveté pour le polissage des plans horizontaux et inclinés,

avec dispositif de pression pneumatique de la broche pour permettre

le polissage des plans avec cycle automatique de prélèvement/dépôt dans le magasin

porte-outil des dispositifs de blocage standard , qui prélève l’outil avecle grain abrasif approprié.

- Système laser pour la mesure au centième du profil des outils et logiciel qui aligne

automatiquement les profils des outils qui réalisent le polissage de l’arête en série.

Ce logiciel permet également de contrôler l’usure et l’efficacité de chaque outil.
