Scie à cable diamanté 10 axes " Fuego "

Prix :

Détails

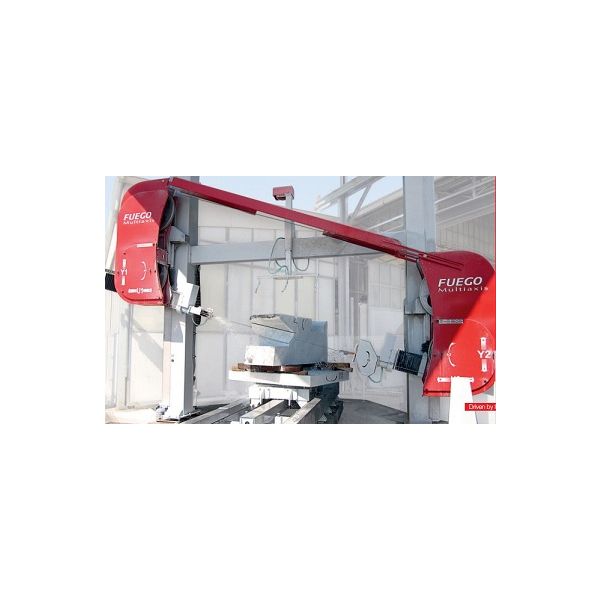

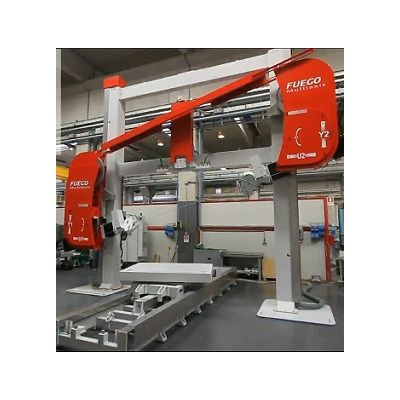

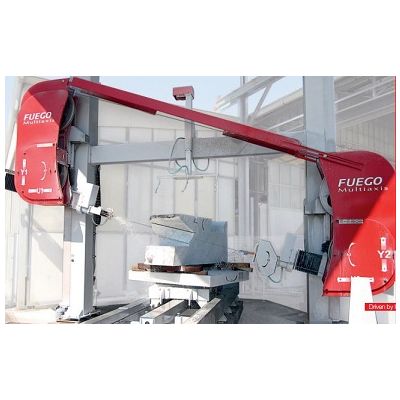

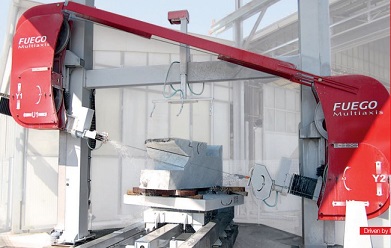

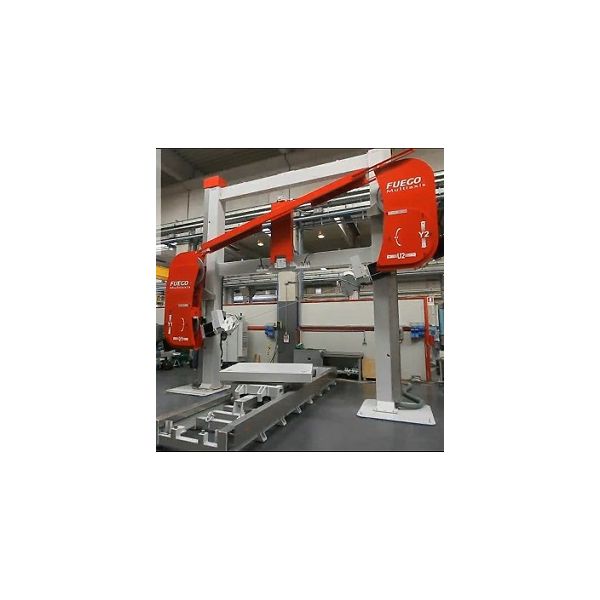

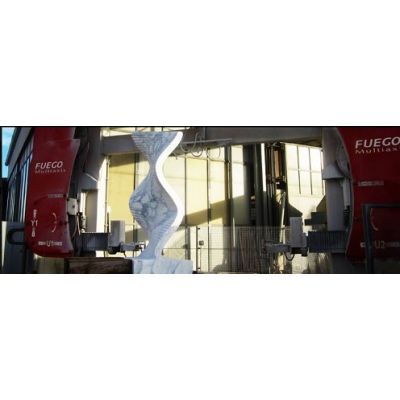

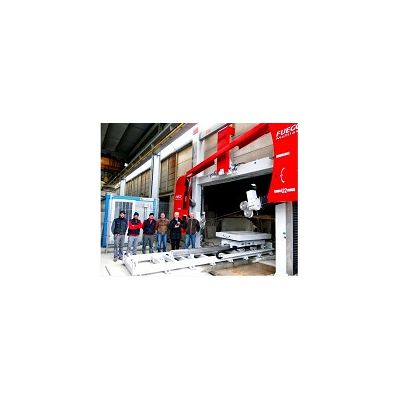

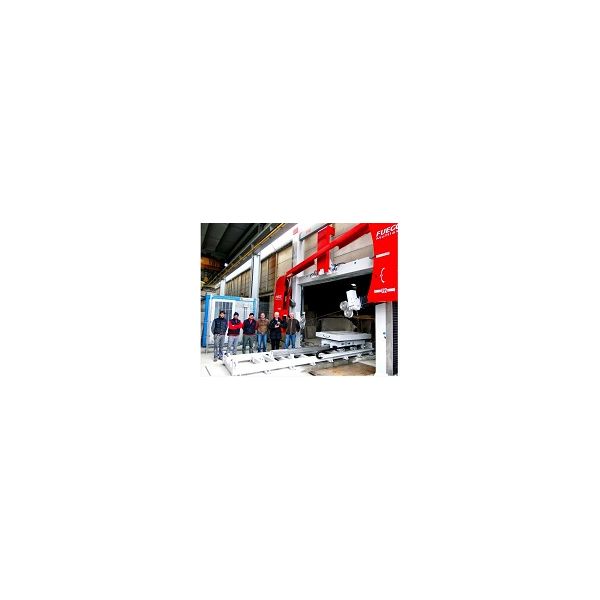

 scie à cable diamanté, monofil,  à 10 axes contrôlés

spécialement conçue pour opérations de découpe de blocs

au moyen de fil diamanté

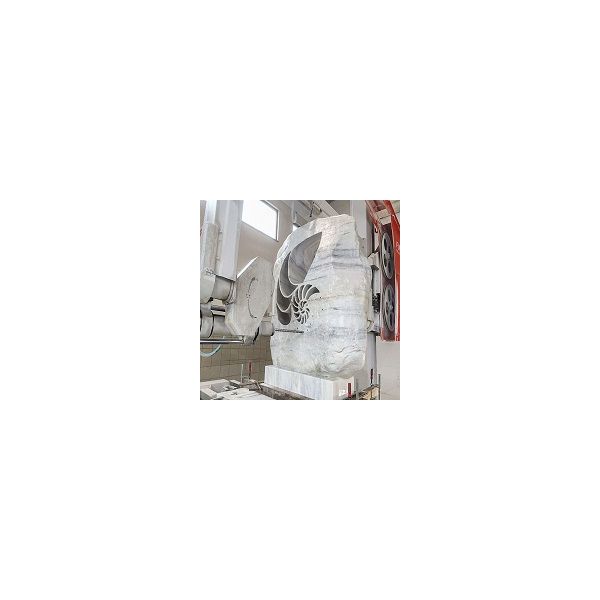

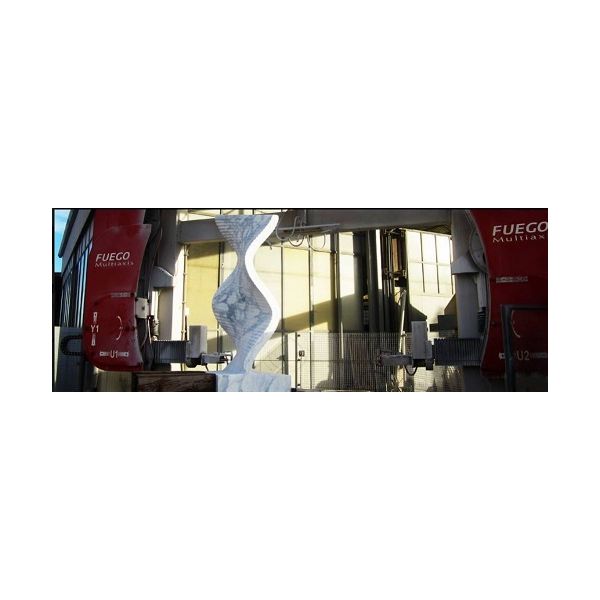

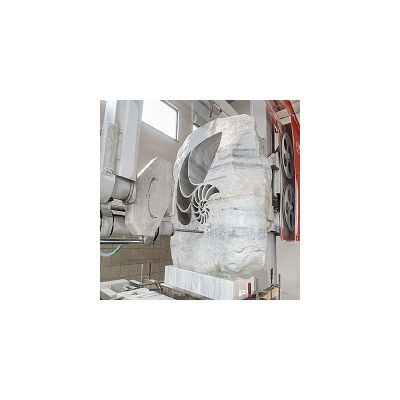

pour la réalisation de colonnes cylindriques/coniques,

gaines pour revêtement de colonnes,

gabarits pour l’ameublement et pièces ébauchées,

tous pouvant être obtenus de l’interpolation FAO à 8 axes.

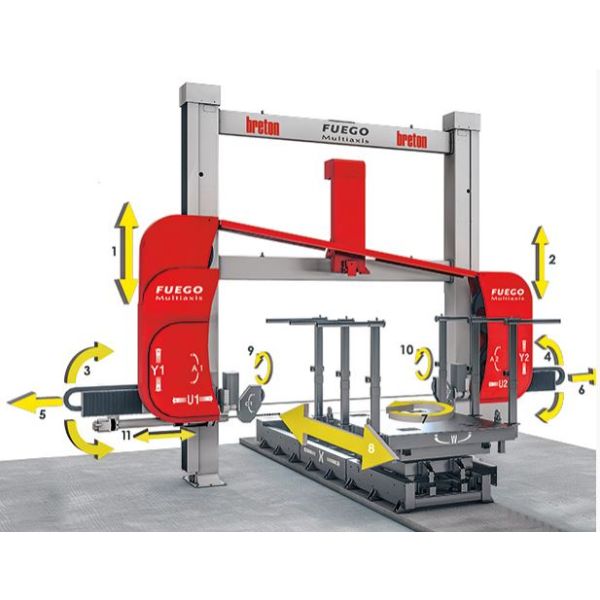

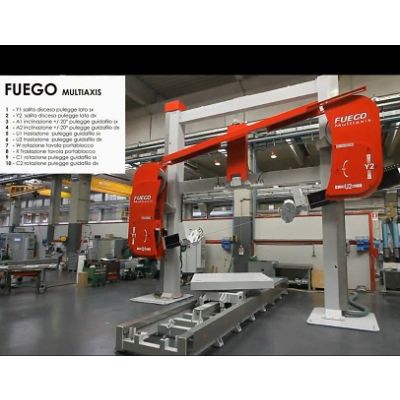

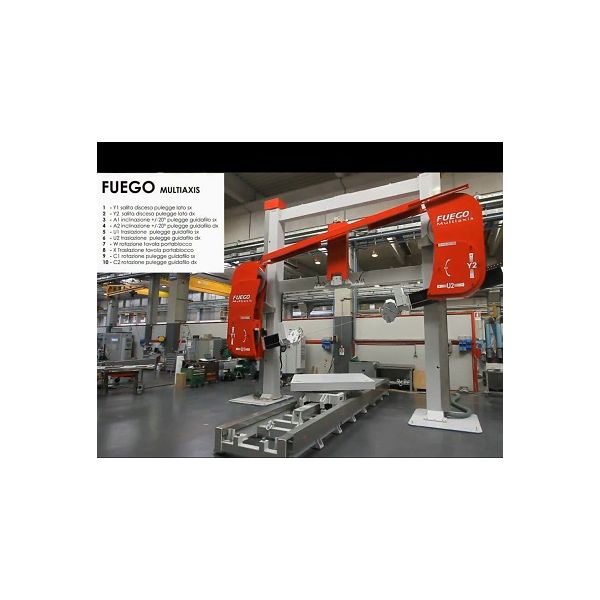

les 10 axes :

  1. Y1   montée descente de la poulie gauche
  2. Y2   montée descente de la poulie droite
  3. A1   inclinaison +/- 20° de la poulie gauche guide fil
  4. A2   inclinaison +/- 20° de la poulie droite guide fil
  5. U1   translation de la poulie gauche guide fil
  6. U2   translation de la poulie droite guide fil
  7. W    rotation de la table porte-blocs
  8. X     translation de la table porte-blocs
  9. C1   rotation de la poulie gauche guide fil
  10. C2   rotation de la poulie droite guide fil



Poulie moteur, Ø 1.000 mm, pour la rotation du fil.

Le fil est actionné par transmission à courroies au moyen

de moteur asynchrone.

commandé par convertisseur pour le réglage de la vitesse

périphérique du fil selon le matériau à scier.

Poulie tendeur, Ø 1.000 mm,

qui maintient constante la tension du fil diamanté à l’aide

d’un cylindre pneumatique.

Deux (2) poulies réceptrices indépendantes avec Ø 1.000 mm.





L’accessoire «unité de perçage» a été ajouté à la machine Fuego MultiAxes.

L’unité de perçage est constituée d’un mandrin pour forets de diamètre max. de 25mm

qui permet le perçage débouchant du bloc sur lequel enfiler le fil pour l’exécution de profils de coupe fermés.

Le mandrin est fixé au guide de déplacement des volants de guidage (côté gauche en regardant la machine)

Le perçage est exécuté à l’aide de forets de longueur croissante, en fonction de la dimension du bloc,

avec remplacement manuel des forets.

La course du volant de guidage est de 900mm et la course de l’unité de perçage est de 400mm.





Par conséquent, la distance minimale du nez de mandrin de l’unité de perçage

à partir de la ligne médiane du chariot porte-bloc est de 810mm.

Le perçage est exécuté en deux phases, exploitant la rotation de la table porte-bloc de 180° :

on commence par un côté du bloc et on reprend de l’autre côté.

- Dimensions max. du bloc à percer .........................1400mm

- Longueur max. forets ............................................... 800mm

- Hauteur max. de perçage, à partir de la table

  porte-bloc, avec fil incliné de 20°.............................1600mm



"Chaque bloc de pierre renferme une statue et c’est le rôle du sculpteur de la découvrir

 Michelangelo







LogicielRhino Stone Wiredésormais disponible pour la Fuego Multiaxis.
Rhino Stone Wire est le système CAO/FAO développé par Breton

pour les façonnages monofil multiaxes
















Il s’agit d’un Plug-in totalement intégré àla CAO tridimensionnelle Rhinoceros et

il en exploite tous les potentiels de dessin et modélisation.
Rhino Stone Wire permet de réaliser les produits semi-finis à partir d’objets 2D ou 3D ;

de définir rapidement et de manière intuitive le bloc de matériau brut,

de dessiner ou importer le modèle de la pièce finie, de générer le parcours outil et

le programme ISO pour la machine.

Une simulation cinématique tridimensionnelle extrêmement utile est aussi

à disposition des utilisateurs plus exigeants pour le contrôle immédiat

du résultat de tout le processus.




































la société breton détient le record de scies à cable diamanté

installées dans le monde de marque breton et ex bideseimpianti :

plus de 190 scies multifils

plus de 560 scies monofils

plus de 35 scies bi-fils

plus de 40 scies à équarrir les blocs
