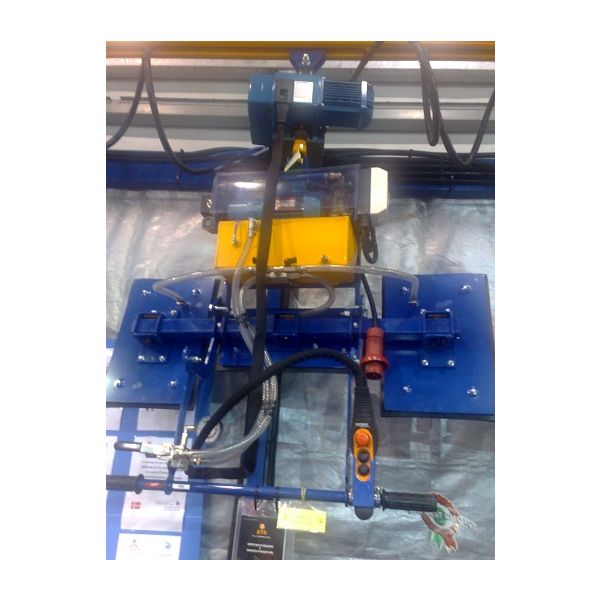

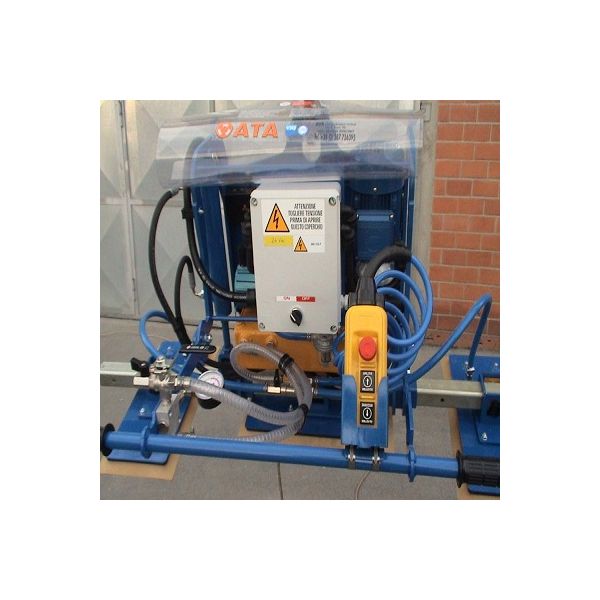

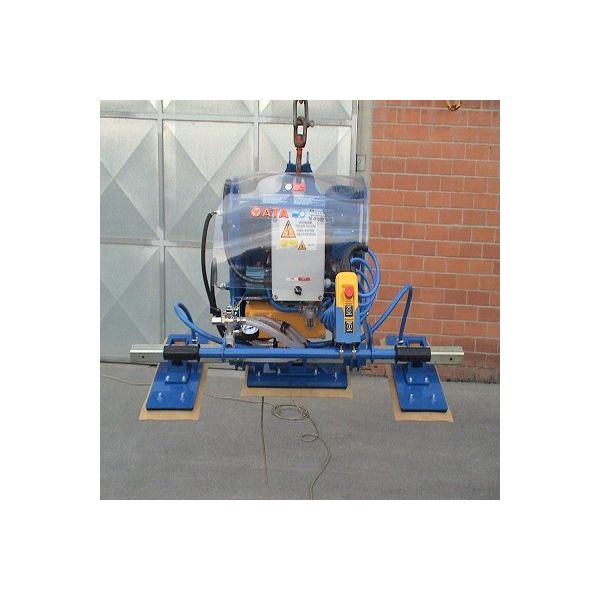

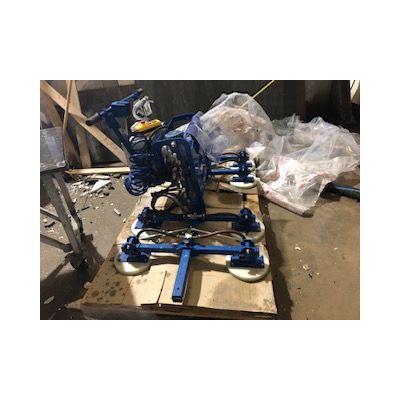

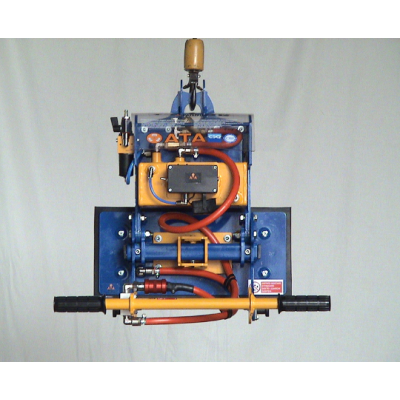

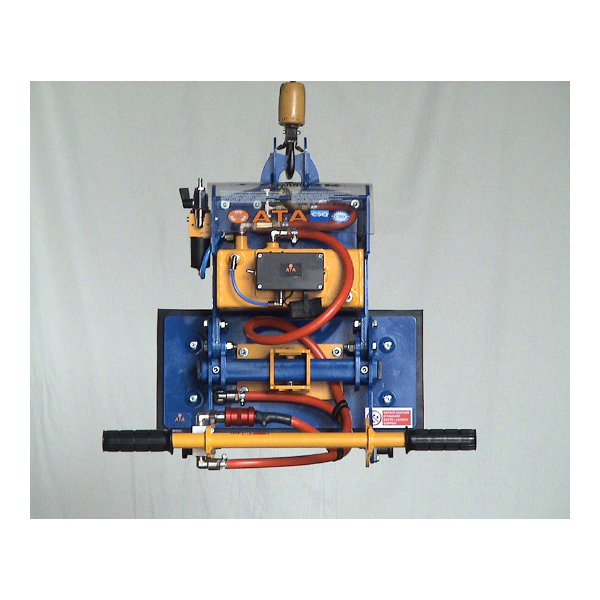

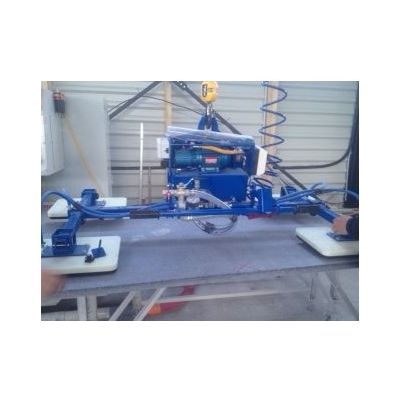

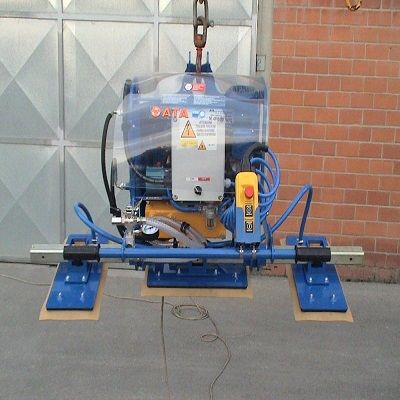

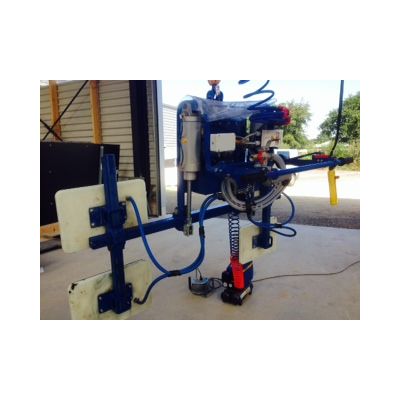

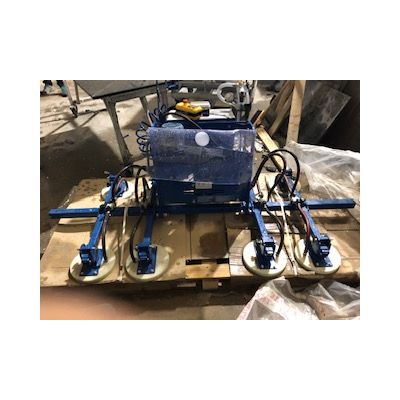

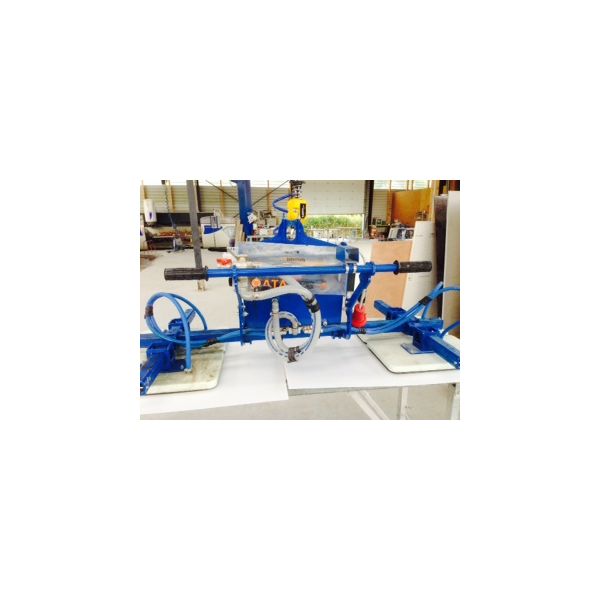

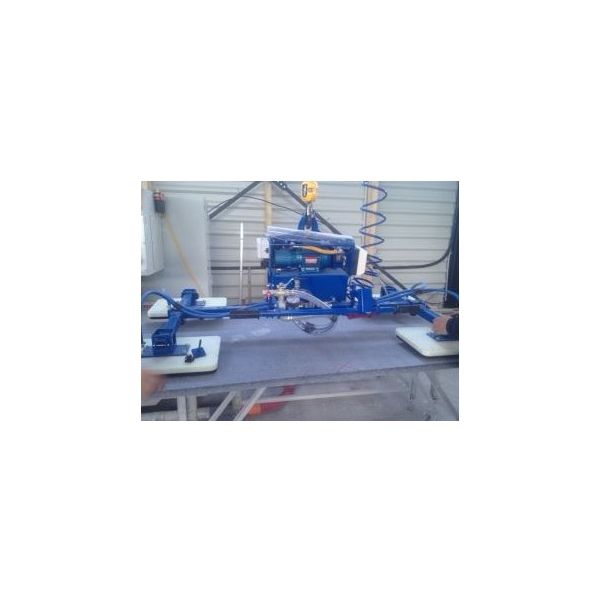

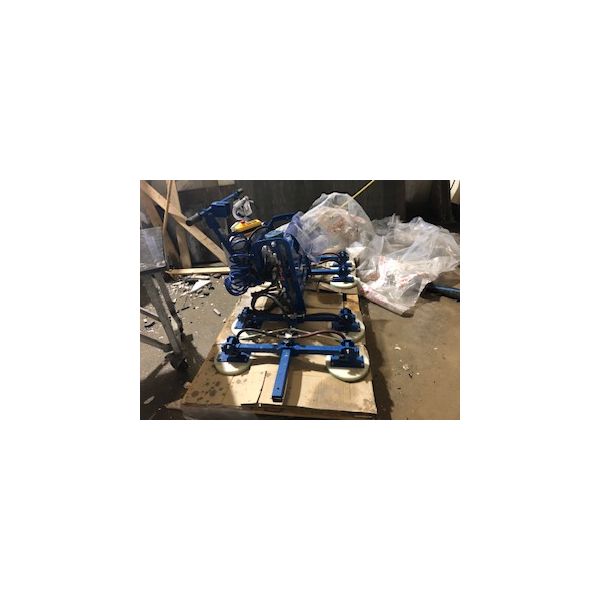

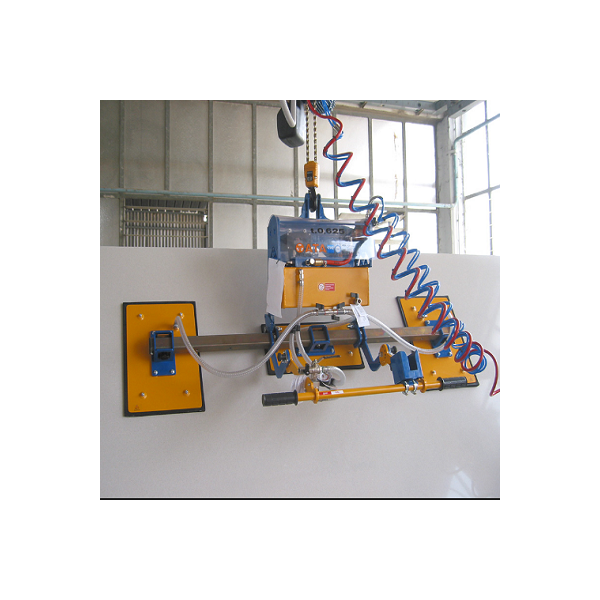

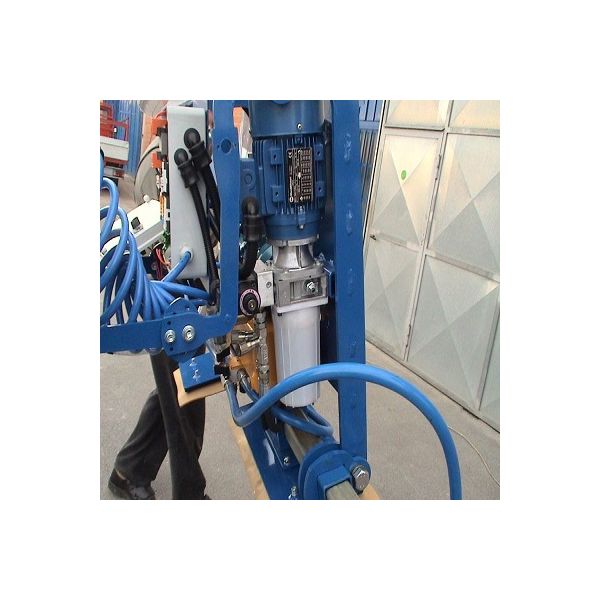

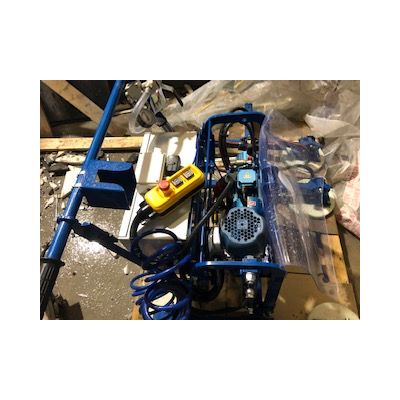

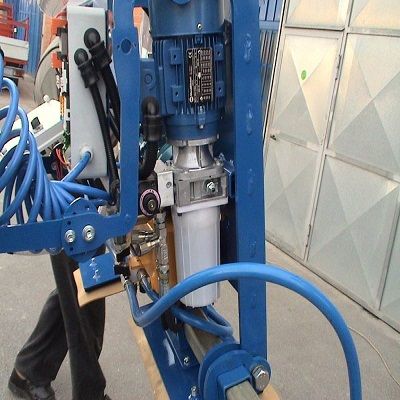

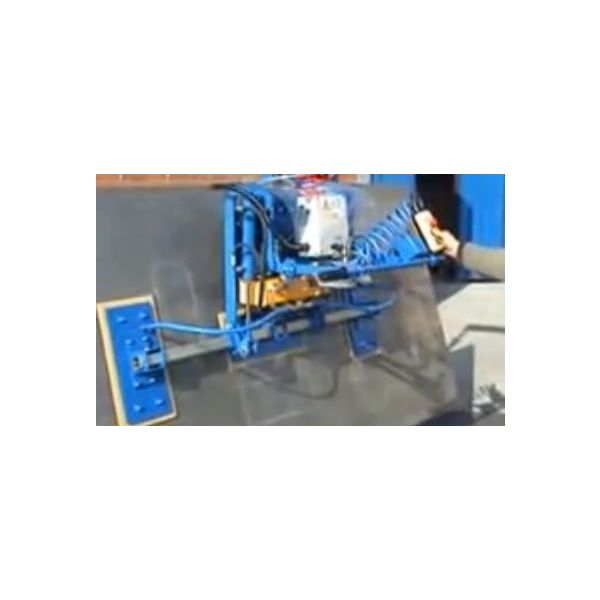

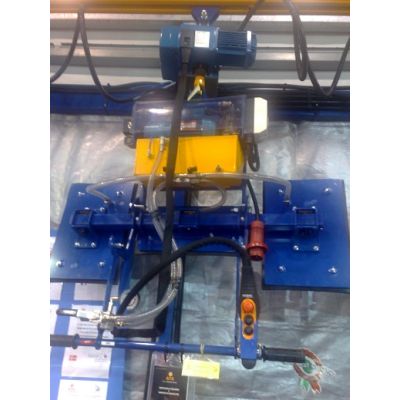

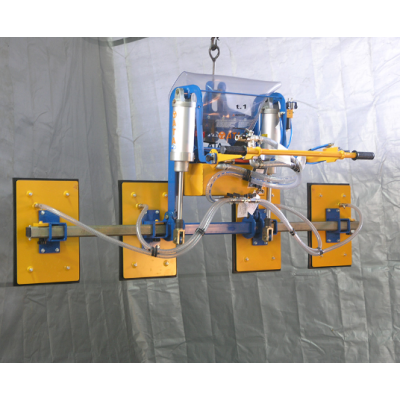

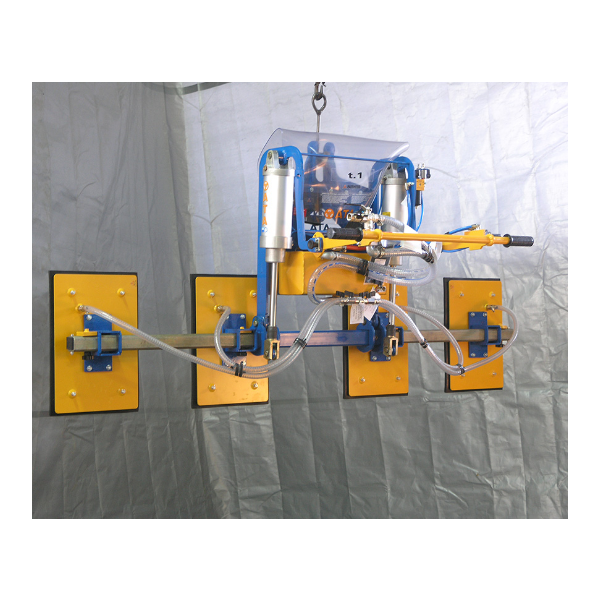

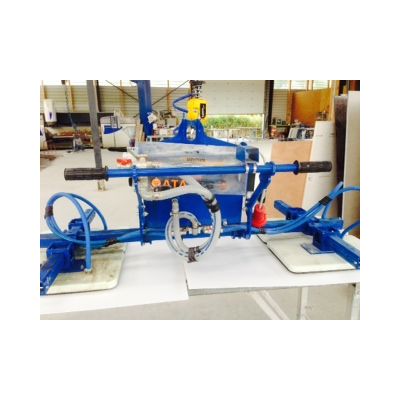

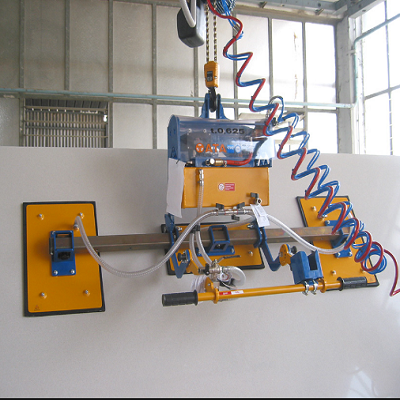

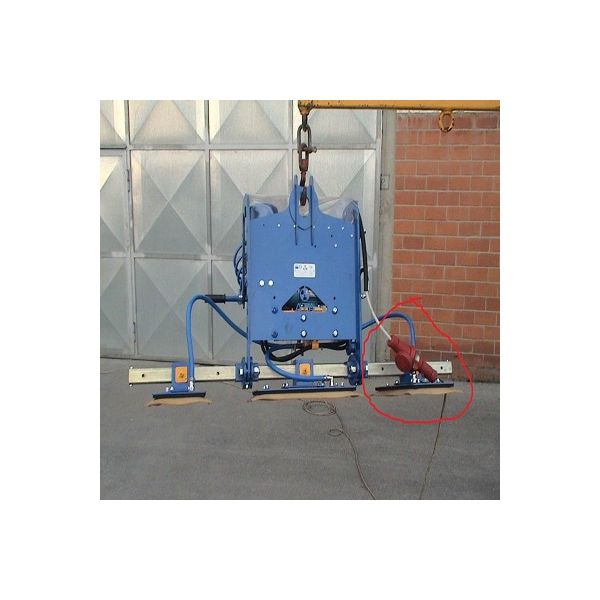

Ventouse électrique - idéale pour ponts roulant

Prix :

Détails

alimentation électrique, ideale pour les ponts roulants

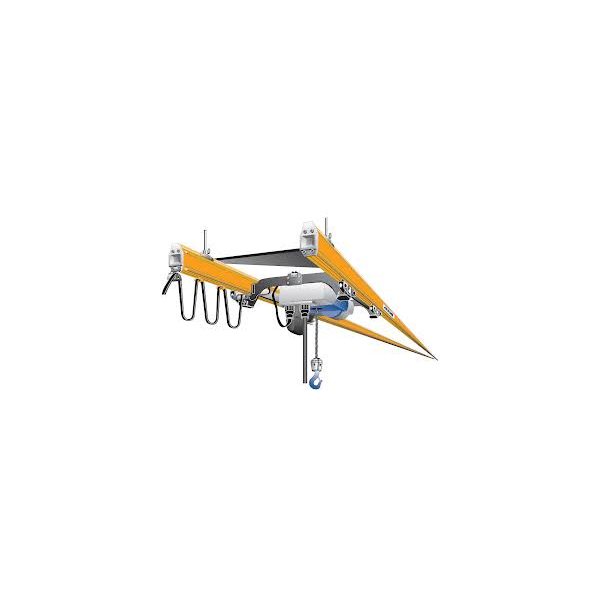

idéale pour les ponts roulants

alimentation électrique 380 volts triphasé

( disponible en option en 220 v monophasé)

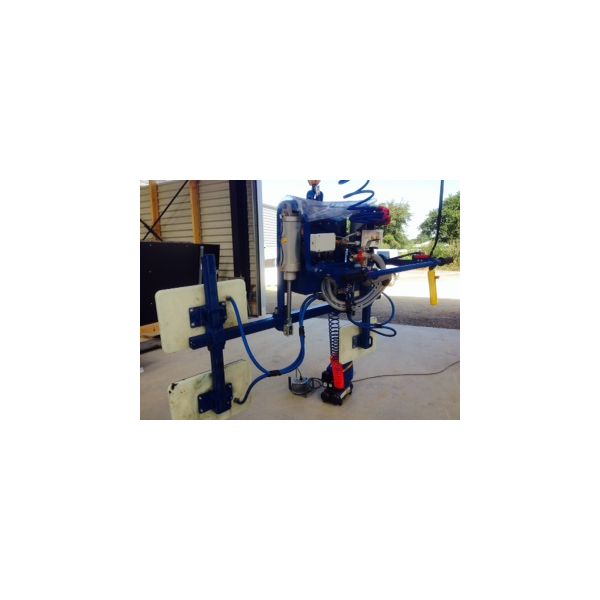

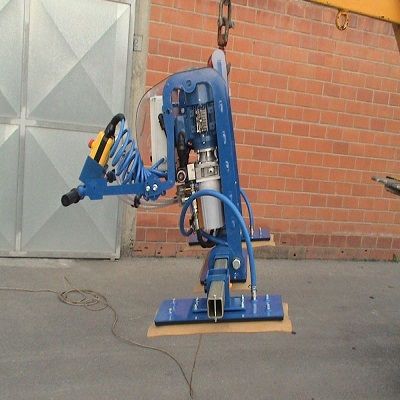

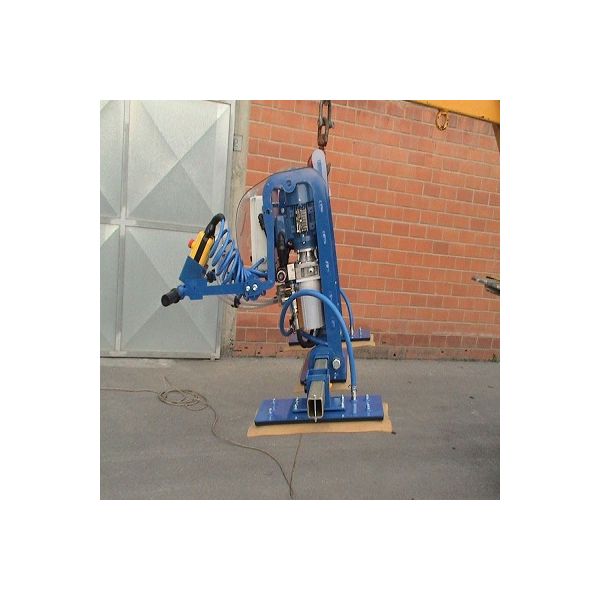

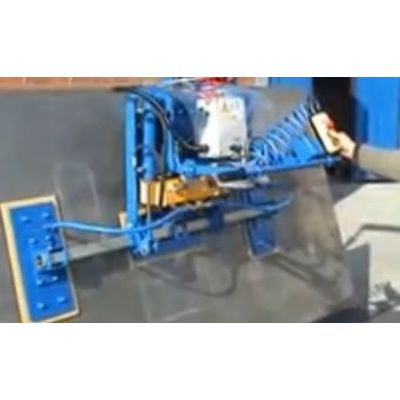

le basculement du palonnier à ventouse est manuel à 90°

( en option basculement à 90° assisté par vérin hydraulique

avec centrale hydraulique sur le palonnier à ventouses)


nous vous proposons 3 modèles :

force 375 kg verticale - 750 kg horizontal - 3 plaques 45 x 20 cm



force 625 kg verticale - 1250 kg horizontal - 2 plaques 45 x 30 cm

                                         + 1 plaque 42 x 20 cm



force 750 kg verticale - 1500 kg horizontal - 3 plaques 45 x 30 cm











                                                                                option :  plaque spéciale pierre poreuse ( type bouchardée)

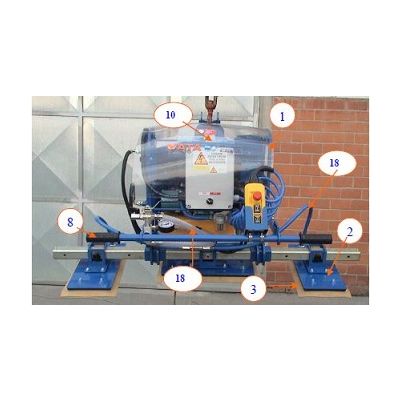

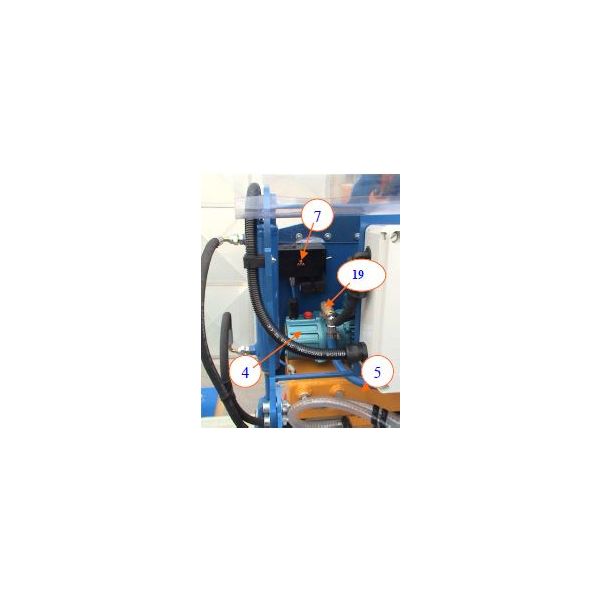

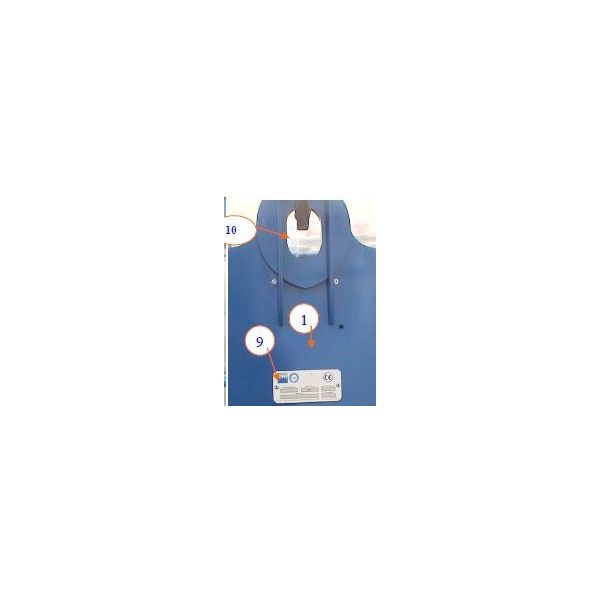

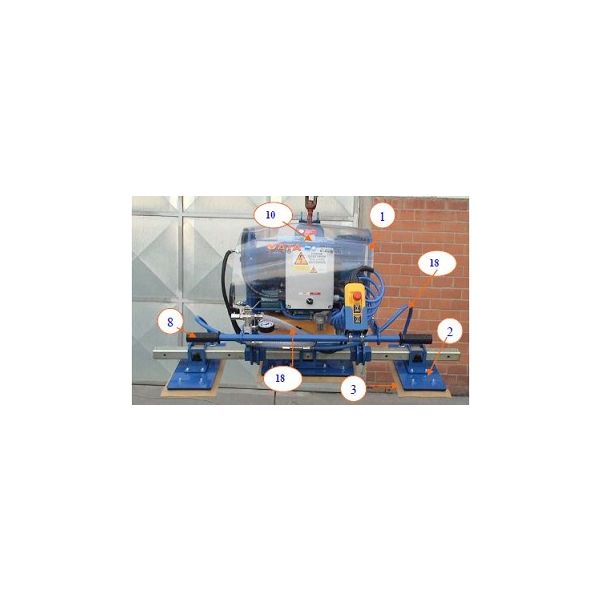

 1 - structure de soutien

2 - plaque aspirante

3 - garniture caoutchouc

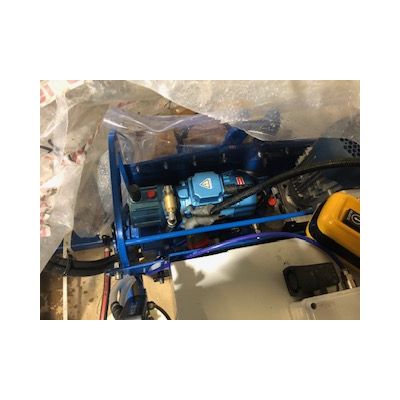

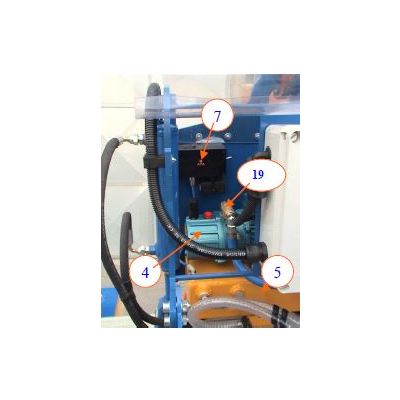

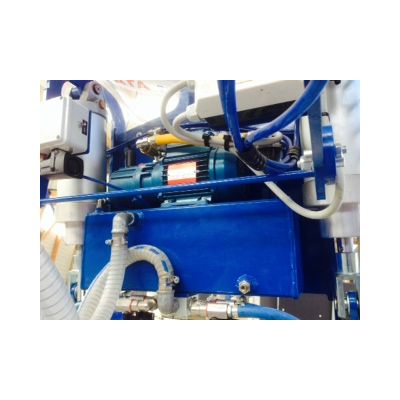

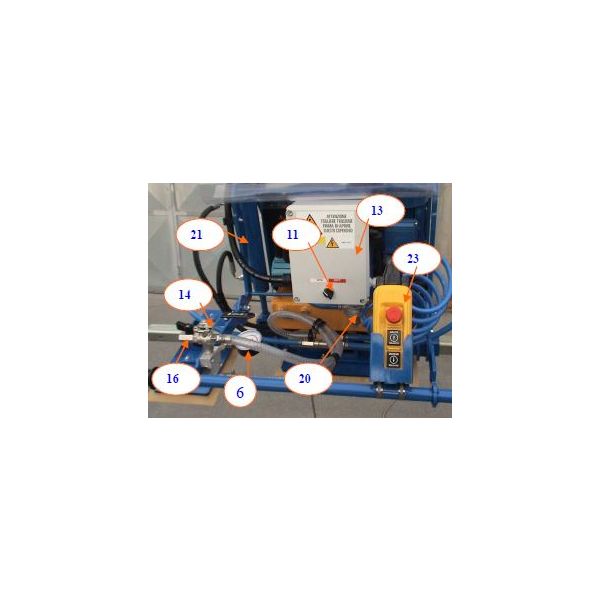

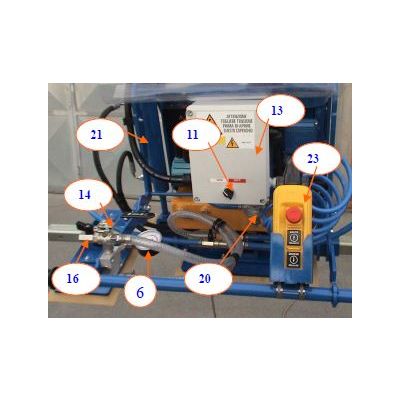

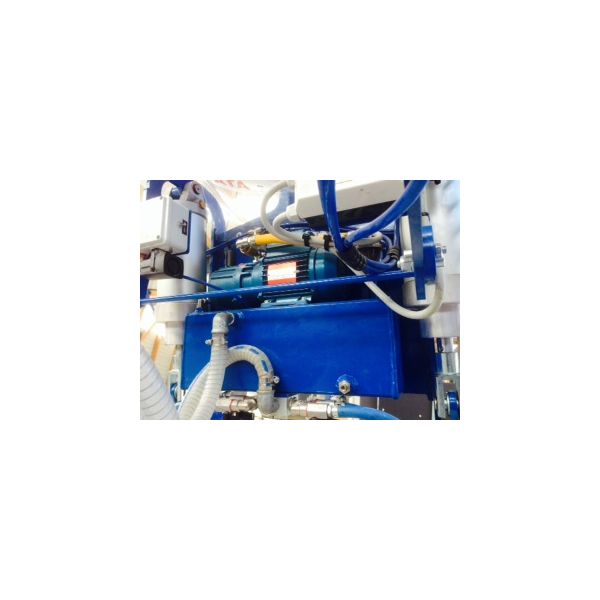

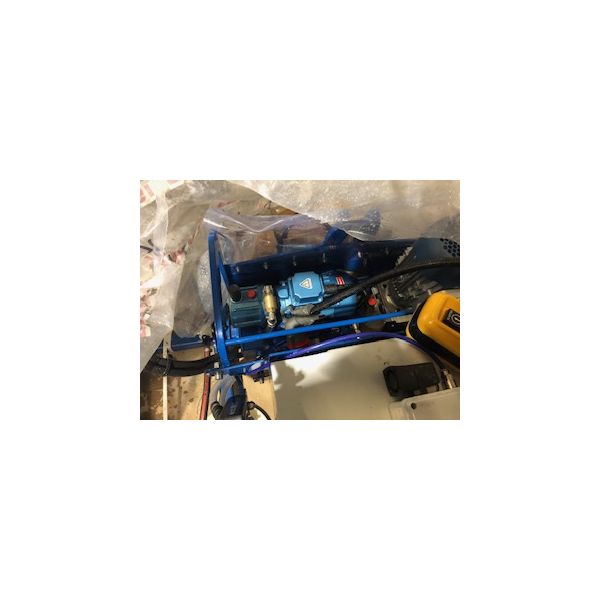

4 - pompe électrique pour le vide

5 - réservoir de vide

6 - manomètre

7 - alarme accoustique et lumineuse

8 - barre de manoeuvre

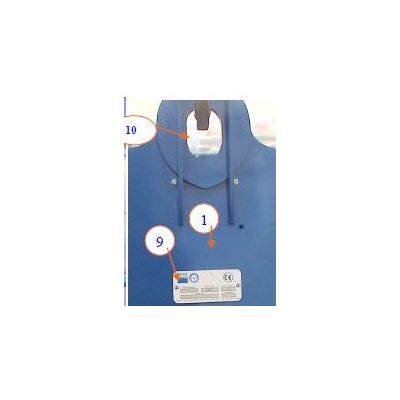

9 - plaque d'identification

10 - oeilleton pour le crochet

11 - interupteur principal - alimentation ventouse

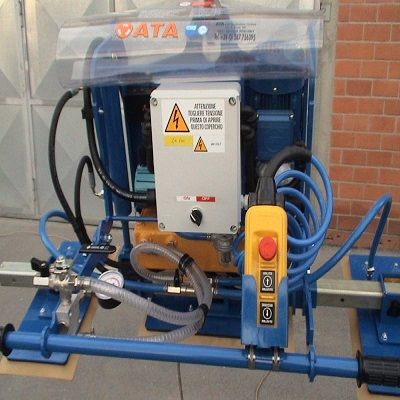

13 - boitier électrique

14 - vanne de  marche - arret ( on - off )

16 - robinet de sécurité

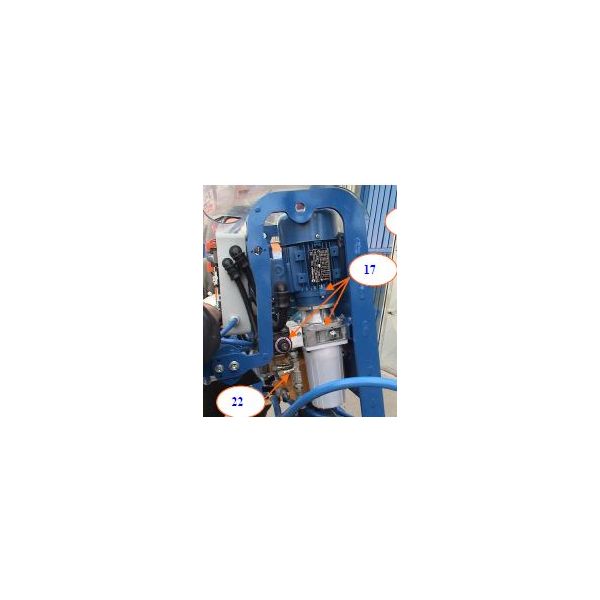

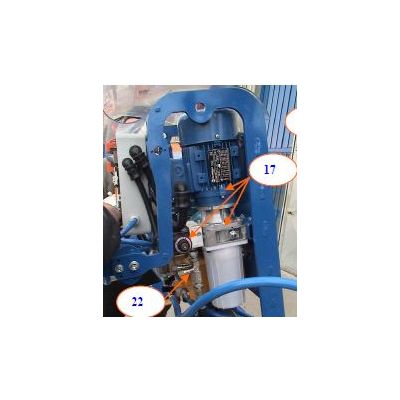

17 - centrale hydraulique

18 - tube du vide

19 - valve de retention

20 - filtre du vide

21 - piston de basculement

22 - regulateur de flux

23 - commande de basculement

24 - robinet de condamnation de plaques
