Découpe Jet d'eau - waterjet/breton

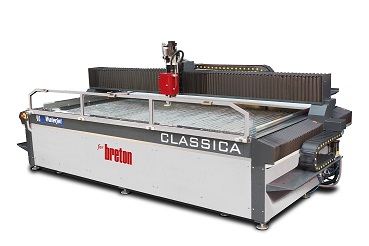

Waterjet/breton Classica, découpe jet d'eau 3 et 5 axes

la découpe Jet d'eau 3 et 5 axes, ideale pour la découpe de la céramique et du dekton

dekton 20 mm

équipée avec 3 ou 5 axes, pour la coupe au

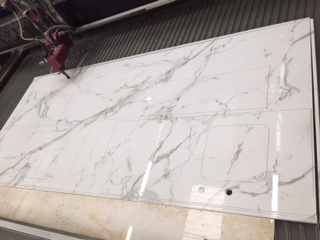

jet d’eau de tranches de marbre, granit, pierre composite, ceramique et dekton.

grandes performances et une précision d’usinage très élevées.

Accessoires

1.    Un accessoire en option est le système I.T.C.TM qui corrige le naturel

effet conique du jet d’eau à haute pression en en compensant l’inclinaison

à l’aide de la Commande Numérique. Le système I.T.C.TM assure des pièces

de haute qualité.

Grâce à la compensation du système I.T.C.TM, le jet d’eau est également orienté

dans la direction opposée à la pièce afin de réduire «l’effet retard de queue» et

les temps d’accélération/décélération dans les angles ce qui permet d’obtenir

un cycle de découpe plus rapide et économique.

3.    Tête à 5 axes interpolés pour l’exécution des coupes inclinées,

particulièrement utile lorsqu’on doit faire des rainures à 45°.

Axe C avec rotation de 450° et axe A avec inclinaison de +/- 55°.

Ce dispositif peut être équipé dusystème ITC pour la compensation

automatique continue de l’effet conique du jet d’eau et la rotation continue.

4.    La précision des mouvements de chaque machine est vérifiée par laser

et ball-bar Renishaw.

5.    Les parois du réservoir sont en acier inoxydable, alors que le fond est

en acier 8 mm d’épaisseur.

6-7.    Les mouvements des axes sont obtenus au moyen de mécanismes

pignon-crémaillères hélicoïdaux trempés

(ALPHA WITTENSTEIN, Allemagne)

et de glissières linéaires à roulements préchargés (BOSCH REXROTH).

Le logiciel WaterCad™ est spécialement développé pour le traitement de

matériaux en 2D. Il est en mesure de produire n’importe quel profil selon

un large éventail de fonctions; facile et intuitif.

la course utile varie de 40 cm entre un jet d'eau 3 et 5 axes

( la position inclinée de la tête diminue la course en 5 axes))

courses 3 axes:

CLASSICA CL 510    1800 x 3400 mm.

CLASSICA CL 610    2000 x 3400 mm.

CLASSICA CL 612    2000 x 4000 mm.

courses 5 axes 45°:

CLASSICA CL 510    1400 x 2950 mm.

CLASSICA CL 610    1550 x 2950 mm.

CLASSICA CL 612    1700 x 3700 mm.
